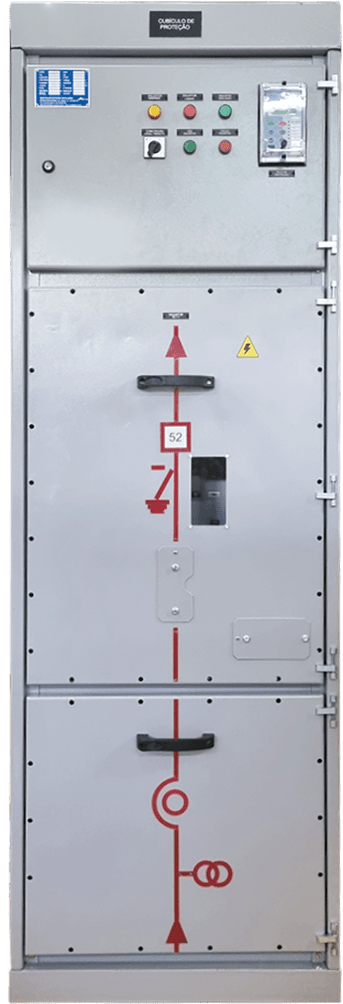

CUBÍCULO MODULAR COM DISJUNTOR EXTRAÍVEL ATÉ 2500A

Linha: Maggiore

A linha de cubículos Maggiore, de execução extraível 31,5kA/1s de 1kV à 17,5kV, para uso abrigado e ao tempo é fruto da combinação de mais de 50 anos de experiência em média tensão e da crescente necessidade de:
Atendimento às normas internacionais e características de alta potência.

Características Técnicas:

  • Tensão nominal (kV) 7,2 1n 17,5;
  • Tensão nominal de isolamento (kV) 7,2 12 17,5;
  • Tensão ensaio com frequência industrial (KV/min) 20 28 38;
  • Tensão de impulso suportável (kV) 60 75 95;
  • Corrente nominal de curta duração admissível (KA/1s) 31,5 31,5 31,5;
  • Corrente de crista (kA) 81,9 81,9 81,9;
  • Corrente de resistência ao arco interno (kA/1s) 31,5 31,5 31,5;
  • Corrente nominal dos barramentos principais (A) até 4.000;
  • Corrente nominal das derivações (A) 630 1250 2500;
  • Grau de proteção - uso interno 1P-4X 1P-4X 1P-4X;
  • Grau de proteção - uso externo 1P-54 1P-54 1P-54;

Descrição Geral

Confiabilidade e facilidade de manutenção para assegurar a máxima continuidade de serviço. Simplicidade de colocação em serviço, de operação, manutenção e segurança dos operadores.
