Média tensão

New Piccolo®

Cubículo blindado modular classe 17,5kV/16kA

Fabricante: GIMI

Corrente nominal dos barramentos principais: 400 / 630 A
Corrente suportável nominal de curta duração: 16 kA/1s
Nível Básico de Impulso: 95 kV

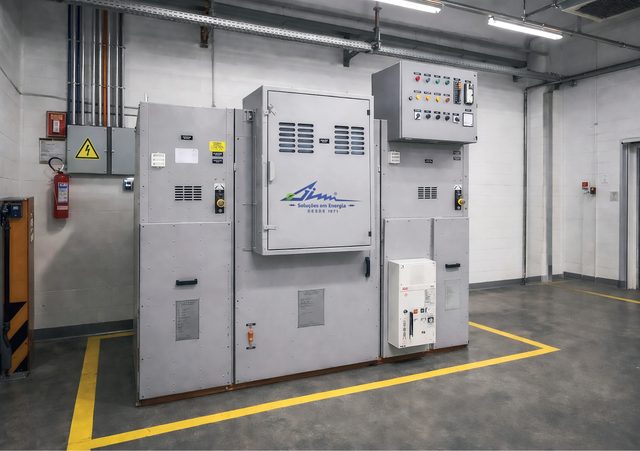

Cubículo classe 17,5kV/16kA compacto com unidade normalizada de média tensão para distribuição elétrica secundária pública, privada e industrial, de uso ao tempo ou abrigado. É caracterizado por seccionadores de manobra isoladas a ar, assim como seus barramentos e sua referência normativa é a NBR-IEC-62271-200.

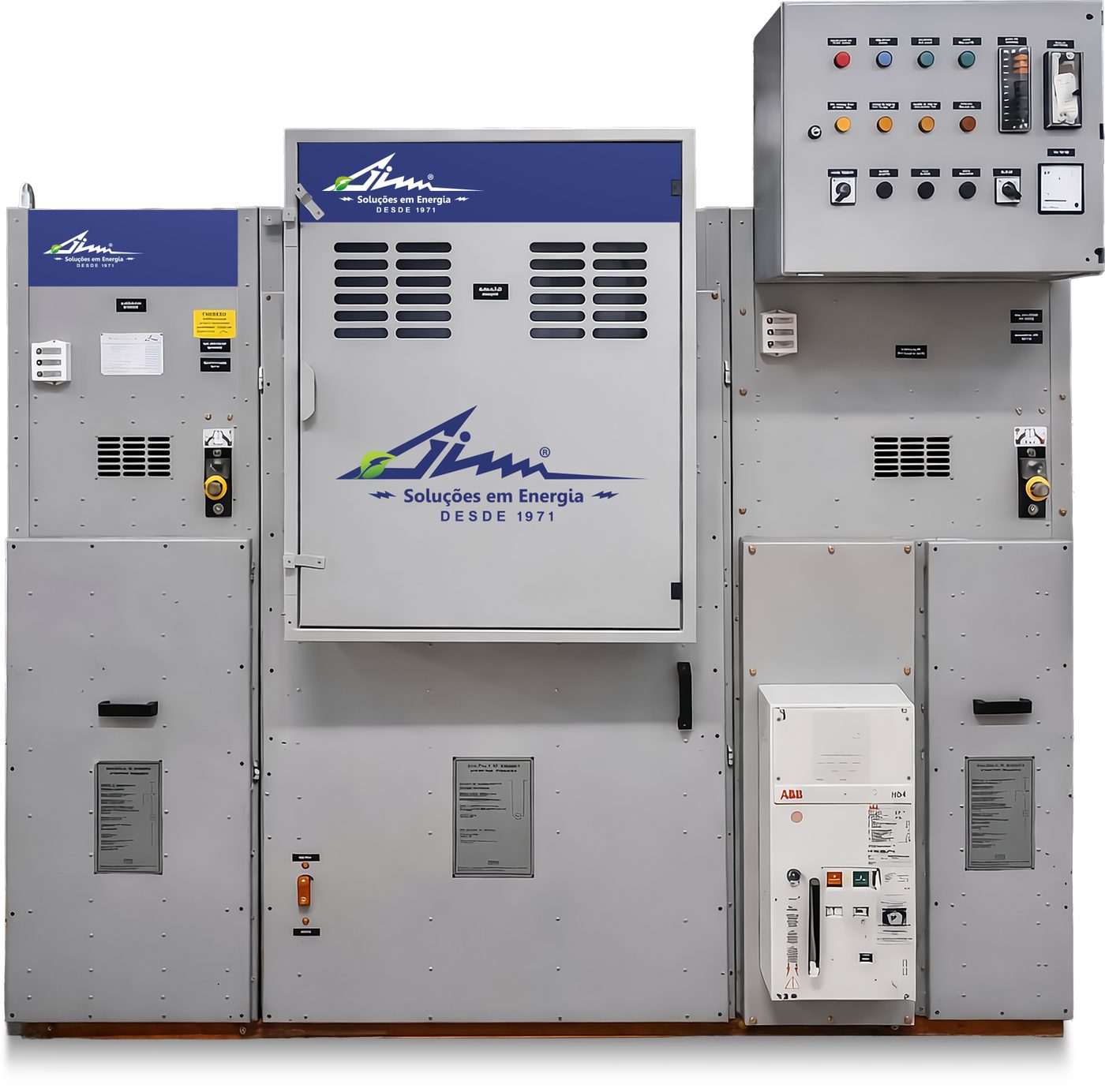

A linha NEW PICCOLO é um conjunto de manobra e comando em invólucro metálico com unidade normalizada de média tensão para distribuição elétrica secundária pública, privada e industrial. Ela é caracterizada por interruptores seccionadores de manobra isolados ar, assim como seus barramentos, e sua referência normativa é a NBR - IEC - 62271 - 200.

A linha New Piccolo é referência em qualidade e performance para soluções em cabines primárias atendendo aos critérios, normas e especificações de todas as concessionárias do Brasil.

Solicitar orçamento Falar no WhatsApp Catálogo do fabricante (PDF)

Características

Estrutura autossuportável em chapa de aço carbono pré zincado de 1,95 mm, para fixação pela base através de chumbadores
Partes externas em chapa de 1,95 mm
Sistema de aterramento completo dos cubículos
Grades de proteção executadas em chapa pré-pintada 1,95 mm laranja RAL-2003 (quando solicitado)
Toda a chaparia é pré zincada 275 g/m² conforme NBR 7008 ZC
Portas e fechamentos frontais em chapa de aço carbono pré-zincado 100 g/m² e pré-pintados na cor Munsell N6,5
Barramentos em cobre eletrolítico dimensionados conforme NBR - IEC - 62271-200 com acabamento natural e identificados com fita colorida
Isoladores em epóxy garantindo resistência aos esforços mecânicos oriundos de correntes de defeito em toda a extensão dos barramentos
Dispositivos para lacre dispostos conforme normas das concessionárias
Grau de proteção: IP-4X - uso abrigado e IP-54 - uso ao tempo

Ficha técnica

Características elétricas

Tensão nominal de isolamento: 17,5 kV
Tensão de ensaio com frequência industrial: 38 kV/min
Nível Básico de Impulso: 95 kV
Frequência nominal: 50 / 60 Hz
Corrente suportável nominal de curta duração: 16 kA/1s
Valor de crista da corrente suportável nominal: 41,6 kA
Classificação quanto ao arco interno (IAC): IAC - AFL - 12,5 k A/1s - PM
Corrente nominal dos barramentos principais: 400 / 630 A
Corrente nominal das derivações: 400 / 630 A

Ensaios de Tipo

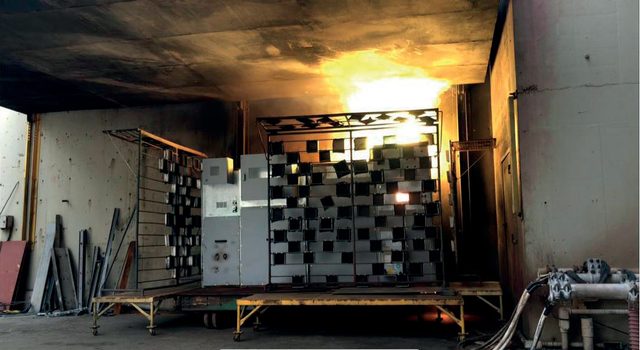

Relatório de ensaio cepel: DLA-7250/2019: Verificação de arco elétrico devido a falha interna: 630A - 16kA/17,5kV.
Relatório de ensaio IEE-USP: 82555 - suplemento 1: Verificação de corrente suportável nominal de curta duração (16kA) e valor de crista nominal da corrente suportável (41,6kA).
Relatório de ensaio IEE-USP: 82361 - suplemento 2: Verificação de elevação de temperatura: 630A / 16kA.
Relatório de ensaio IEE-USP: 82427 - suplemento 1: Verificação do grau de proteção: IP4X; Verificação do funcionamento mecânico.
Relatório de ensaio IEE-USP: 82491: Verificação de tensão suportável de impulso atmosférico; Verificação de tensão suportável 60Hz a seco.
Classificação IAC: A-FL-12,5 kA/1s-PM

Configurações padronizadas

N-picco-2 (Transição): Largura: 375mm; Altura: 1700mm; Profundidade: 920mm; Peso: 115kg — Componentes padrão: Jogo de barramentos; Isoladores portantes; Puxador; Placa de características; Barramento de terra; Fechamento de fundo.
N-picco-4 (TP Auxiliar - Derivação Superior): Largura: 600mm; Altura: 1700mm; Profundidade: 920mm; Peso: 185kg — Componentes padrão: Jogo de barramentos; Seccionador; Puxador; Placa de características; Barramento de terra; Fechamento de fundo; Fusíveis de M.T.; Jogo de TP’s; Janela de inspeção.
N-picco-4.1 (TP Auxiliar - Derivação Inferior): Largura: 375mm; Altura: 1700mm; Profundidade: 920mm; Peso: 185kg — Componentes padrão: Jogo de barramentos; Puxador; Placa de características; Barramento de terra; Fechamento de fundo; Fusíveis de M.T.; Jogo de TP’s.
N-picco-5 (Medição - Entrada Lateral): Largura: 1000mm; Altura: 1700mm; Profundidade: 920mm; Peso: 280kg — Componentes padrão: Jogo de barramentos; Isoladores portantes; Puxador; Placa de características; Barramento de terra; Fechamento de fundo; Jogo de suportes para TC’s e TP’s.
N-picco-5.1 (Medição - Entrada inferior): Largura: 1000mm; Altura: 1700mm; Profundidade: 920mm; Peso: 280kg — Componentes padrão: Jogo de barramentos; Isoladores portantes; Puxador; Placa de características; Barramento de terra; Fechamento de fundo; Jogo de suportes para TC’s e TP’s.
N-picco-6 (Entrada sem chave seccionadora): Largura: 375mm; Altura: 1700mm; Profundidade: 920mm; Peso: 110kg — Componentes padrão: Jogo de barramentos; Isoladores portantes; Puxador; Placa de características; Barramento de terra; Fechamento de fundo.
N-picco-7 (Saída com chave seccionadora): Largura: 600mm; Altura: 1700mm; Profundidade: 920mm; Peso: 180kg — Componentes padrão: Jogo de barramentos; Seccionador; Puxador; Placa de características; Barramento de terra; Fechamento de fundo; Janela de inspeção.
N-picco-7.1 (Entrada com chave seccionadora): Largura: 600mm; Altura: 1700mm; Profundidade: 920mm; Peso: 180kg — Componentes padrão: Jogo de barramentos; Seccionador; Puxador; Placa de características; Barramento de terra; Fechamento de fundo; Janela de inspeção.
N-picco-8 (Saída com chave seccionadora fusível): Largura: 600mm; Altura: 1700mm; Profundidade: 920mm; Peso: 200kg — Componentes padrão: Jogo de barramentos; Seccionador; Puxador; Placa de características; Barramento de terra; Fechamento de fundo; Fusíveis de M.T.; Janela de inspeção.
N-picco-8.1 (Saída com base fusível): Largura: 600mm; Altura: 1700mm; Profundidade: 920mm; Peso: 200kg — Componentes padrão: Jogo de barramentos; Base fusível; Puxador; Placa de características; Barramento de terra; Fechamento de fundo; Fusíveis de M.T.; Janela de inspeção.
N-picco-9 (Saída com disjuntor): Largura: 750mm; Altura: 1700mm; Profundidade: 920mm; Peso: 480kg — Componentes padrão: Jogo de barramentos; Seccionador; Puxador; Placa de características; Barramento de terra; Janela de inspeção; Fechamento de fundo; Disjuntor em vácuo ou SF6; Conjunto de TP’s; Conjunto de TC’s.
N-picco-9.1 (Disjuntor geral): Largura: 750mm; Altura: 1700mm; Profundidade: 920mm; Peso: 480kg — Componentes padrão: Jogo de barramentos; Seccionador; Puxador; Placa de características; Barramento de terra; Janela de inspeção; Fechamento de fundo; Disjuntor em vácuo ou SF6; Conjunto de TP’s; Conjunto de TC’s.
N-picco-9.2 (Saída com disjuntor sem seccionadora): Largura: 750mm; Altura: 1700mm; Profundidade: 920mm; Peso: 480kg — Componentes padrão: Jogo de barramentos; Puxador; Placa de características; Barramento de terra; Janela de inspeção; Fechamento de fundo; Disjuntor em vácuo ou SF6; Conjunto de TP’s; Conjunto de TC’s.
N-picco-9.3 (Disjuntor geral sem seccionadora): Largura: 750mm; Altura: 1700mm; Profundidade: 920mm; Peso: 480kg — Componentes padrão: Jogo de barramentos; Puxador; Placa de características; Barramento de terra; Janela de inspeção; Fechamento de fundo; Disjuntor em vácuo ou SF6; Conjunto de TP’s; Conjunto de TC’s.
Nota: Para uso ao tempo, considerar profundidade de 1320mm

Acessórios

Dispositivo de proteção contra surtos (DPS’s)
Multimedidores
Sensores para monitoramento de temperatura
Sensores de monitoramento contra arco interno
Sinalização de circuito energizado
Relé de proteção
Relé/sensor fuga terra
Controlador Lógico Programável (CLP)

Principais Concessionárias

ENEL
CPFL
RGE
Grupo Neoenergia
Elektro
Coelba
Celpe
Cosern
CEB
Energisa
Equatorial
EDP SP
EDP ES
Light
Amazonas energia
Cemig
Copel
Celesc
Chesp
Cocel
Eflic - JOÃO CESA
Eflul
MUX energia
Roraima energia
Uhenpal - NOVA palma
Elfsm - santa maria
Sulgipe

Aplicações

Indústrias
Energia
Infraestrutura
Telecomunicações
Data Centers
Cabine Primária Simplificada (Até 300kVA)
Cabine Primária Convencional (Igual ou superior a 300kVA)
Solução para instalação ao tempo

Normas de referência

NBR-IEC-62271-200
NBR 7008

Informações técnicas do fabricante GIMI. Confirme os valores para o seu projeto com a nossa equipe.
