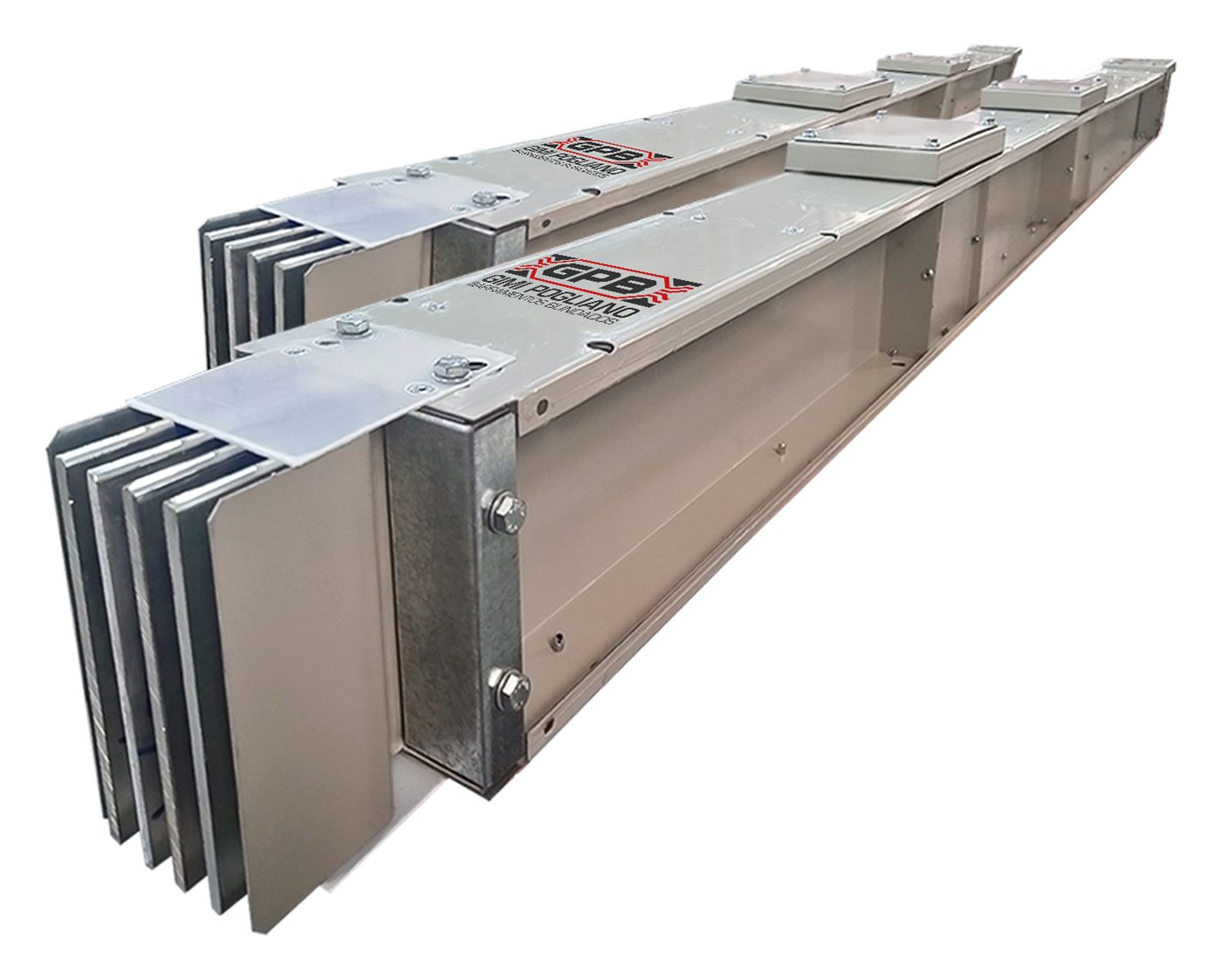

Barramento blindado de baixa tensão BX-E: trecho reto em invólucro metálico com as barras condutoras expostas na extremidade

Barramentos e medição

BX-E

Em conformidade com normas internacionais IEC-61439-1 e IEC-61439-6 e nacionais NBR-IEC-61439-1 e NBR-IEC-61439-6.

Fabricante: GIMI Pogliano

Classe de tensão: 1000V
Grau de proteção: IP – 55
NBI: 8kV

Barramento blindado de baixa tensão

Em conformidade com normas internacionais IEC-61439-1 e IEC-61439-6 e nacionais NBR-IEC-61439-1 e NBR-IEC-61439-6.

Muito compacto, de alta resistência ao estresse eletrodinâmico, baixa impedância, baixa queda de tensão e excelente resistência aos agentes atmosféricos fazem o BX-E adequado para a instalação em espaços apertados e ambientes agressivos.

Solicitar orçamento Falar no WhatsApp Catálogo do fabricante (PDF)

Características

Conformidade com normas nacionais e internacionais: IEC-61439-1 e IEC-61439-2, ABNT-IEC-60439-2, IEC 60439/1 e IEC 60439/2. IEC61439-1
Linhas com capacidade de 320A a 6300A 3P+N+PE adequadas para o transporte e distribuição de energia elétrica em seções verticais e horizontais de quaisquer configurações
Dimensões muito reduzidas, elevada resistência aos esforços eletrodinâmicos, baixa impedância, baixa queda de tensão e ótima resistência às agressões de agentes atmosféricos conferem ao BX-E perfeita conformidade para instalação em espaços reduzidos e ambientes agressivos
Grau de proteção IP-55 (IEC60529). IP-65 sob consulta
Tensão de utilização até 1000V em 50Hz ou 60Hz
Invólucros pintados com tinta em pó epoxy RAL 7032 em chapa de aço carbono de 1,5mm ou alumínio pintado de até 2,5mm
Barras condutoras em cobre eletrolítico 99,9% ou em liga de alumínio AW6101 tratado galvanicamente e estanhado em toda a extensão
Todas as barras vem revestidas individualmente com fita de polyester de temperatura até 130ºC, opcionalmente pode ser fornecida em classe F com temperatura até 155ºC. Todas as barras das diversas fases são unidas em sanduiche internamente ao invólucro
Rapidez e facilidade de instalação, também graças às conexões de parafuso único (Torque 60Nm)
As barras condutoras são montadas de maneira compacta sem isoladores de sustentação. Esta configuração reduz ao mínimo os valores de reatância
Graças às seções dos condutores de fase, também os valores de resistência são muito reduzidas, a impedância do BX-E é, portanto, bastante baixa

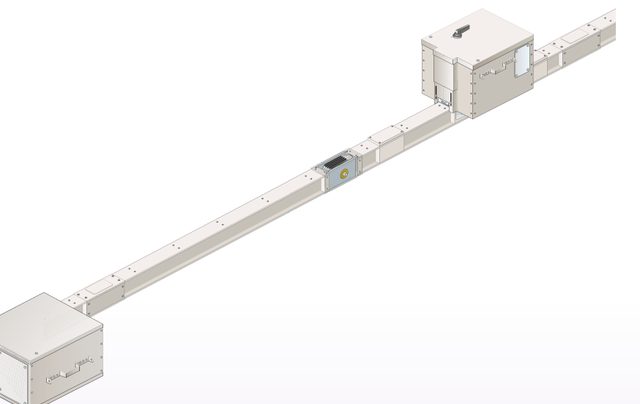

Na versão plug-in, os elementos de três (3) metros têm abeturas de derivação em ambos os lados estreitos (de largura 137mm), sendo, no máximo, seis (6) aberturas por elemento com três de cada lado

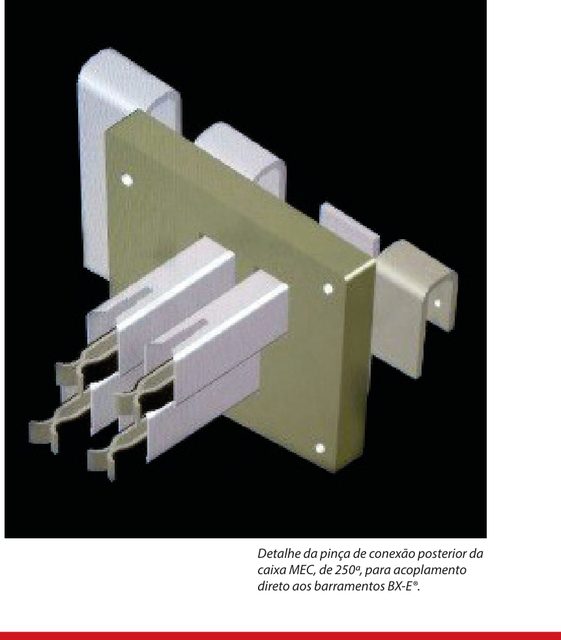

Unidade de derivação com secionadora ou porta-fusíveis ou, com disjuntores
Possibilidade de remoção de elementos condutores sem a remoção de elementos adjacentes. A qualquer momento é possível modificar o percurso da linha. Essa facilidade rende ao BX-E muita flexibilidade
A característica de baixas perdas tipo Joule contribuem para a economia de energia (Veja tabela de dados técnicos)´
Ótima dissipação do calor através da superfície do invólucro
Sistema de suportação com elevada capacidade de carga mecânica

Ficha técnica

Características Técnicas

Número de condutores: 3,4 ou 5
Condutores: alumínio ou cobre
Classe de tensão: 1000V
NBI: 8kV
Tensão suportável de frequência industrial (50/60Hz): 3,5kV/5s
Grau de proteção: IP – 55
Corrente nominal – Alumínio: 320A, 400A, 630A, 800A, 1000A, 1250A, 1600A, 2000A, 3200A, 4000A e 5000A.
Corrente nominal – Cobre: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A, 5000A e 6300A.

Versões disponíveis

A: INVÓLUCRO EM AÇO CARBONO PINTADO RAL 7032 – 3P + N + PE (4P) – Seção do condutor neutro a 100% da seção das fases.
L: INVÓLUCRO EM ALUMÍNIO – 3P + N + PE (4P) – Seção do condutor neutro a 100% da seção das fases.
F: INVÓLUCRO EM AÇO CARBONO PINTADO RAL 7032 – 3P + N + PE2 + PE (5P) – Seção do condutor neutro a 100% da seção das fases. / 3P + N200% + PE (5P) – Seção do condutor neutro a 200% da seção das fases.
O: INVÓLUCRO EM ALUMÍNIO PINTADO RAL 7032 – 3P + N + PE2 + PE (5P) – Seção do condutor neutro a 100% da seção das fases. / 3P + N200% + PE (5P) – Seção do condutor neutro a 200% da seção das fases.
Nota (códigos de pedido): A = 3P + N + PE (4P); L = 3P + N + PE (5P); F =3P + N + FE/2 + PE (5P); o = 3P + 2N +PE (5P)

Elementos retos – instalação

Elemento reto especial: Pode-se construir elementos sob medida de 410mm até 3.000mm. Na cota X, é preciso subtrair 220mm.
Torque da junção: Aperte completamente a porca da junção com um dinamometro ou torquímetro (60Nm).
Comprimentos padrão dos elementos retos: 3 metros, 2 metros, 1 metro

Dados técnicos - 60Hz – a - cobre – 3P + N + PE (4P)

Material do invólucro: Em chapa de aço carbono pintada de RAL 7032 sp. 15/10
Dimensões do invólucro (mm) (H): 630A: 137x60 | 800A: 137x60 | 1000A: 137x60 | 1250A: 137x85 | 1600A: 137x121 | 2000A: 137x150 | 2500A: 137x185 | 3200A: 137x248 | 4000A: 137x306 | 5000A: 137x376
Seção condutores Fase e Neutro (mm2): 630A: 200 | 800A: 250 | 1000A: 350 | 1250A: 484 | 1600A: 716 | 2000A: 903 | 2500A: 1129 | 3200A: 1432 | 4000A: 1806 | 5000A: 2258
Seção condutor de proteção (mm2 Fe): 630A: 890 | 800A: 890 | 1000A: 890 | 1250A: 960 | 1600A: 1068 | 2000A: 1155 | 2500A: 1260 | 3200A: 1449 | 4000A: 1623 | 5000A: 1833
Seção condutor de proteção (mm2 eq. Cu): 630A: 111 | 800A: 111 | 1000A: 111 | 1250A: 120 | 1600A: 134 | 2000A: 144 | 2500A: 158 | 3200A: 181 | 4000A: 203 | 5000A: 229
Tensão de operação/isolamento: 630A: 1000 | 800A: 1000 | 1000A: 1000 | 1250A: 1000 | 1600A: 1000 | 2000A: 1000 | 2500A: 1000 | 3200A: 1000 | 4000A: 1000 | 5000A: 1000 V
Resistência R20 (mΩ/m): 630A: 0,1117 | 800A: 0,0825 | 1000A: 0,0457 | 1250A: 0,0331 | 1600A: 0,0223 | 2000A: 0,0177 | 2500A: 0,0142 | 3200A: 0,0112 | 4000A: 0,0089 | 5000A: 0,0071
Resistência a 50% da carga nominal (mΩ/m): 630A: 0,1189 | 800A: 0,0850 | 1000A: 0,0474 | 1250A: 0,0348 | 1600A: 0,0237 | 2000A: 0,0187 | 2500A: 0,0151 | 3200A: 0,0114 | 4000A: 0,0093 | 5000A: 0,0075
Resistência Rt (mΩ/m): 630A: 0,1416 | 800A: 0,0997 | 1000A: 0,0060 | 1250A: 0,0360 | 1600A: 0,0280 | 2000A: 0,0220 | 2500A: 0,0118 | 3200A: 0,0120 | 4000A: 0,0110 | 5000A: 0,0080
Reatância (mΩ/m): 630A: 0,0259 | 800A: 0,0273 | 1000A: 0,0053 | 1250A: 0,0033 | 1600A: 0,0150 | 2000A: 0,0140 | 2500A: 0,0100 | 3200A: 0,0110 | 4000A: 0,0060 | 5000A: 0,0050
Impedância a 20° C (mΩ/m): 630A: 0,1139 | 800A: 0,09901 | 1000A: 0,0495 | 1250A: 0,0372 | 1600A: 0,0269 | 2000A: 0,0226 | 2500A: 0,0173 | 3200A: 0,0127 | 4000A: 0,0107 | 5000A: 0,0087
Impedância a 50% da carga nominal (mΩ/m): 630A: 0,1340 | 800A: 0,0854 | 1000A: 0,0510 | 1250A: 0,0387 | 1600A: 0,0280 | 2000A: 0,0234 | 2500A: 0,0181 | 3200A: 0,0129 | 4000A: 0,0111 | 5000A: 0,0090
Impedância de equilíbrio térmico (mΩ/m): 630A: 0,1439 | 800A: 0,1034 | 1000A: 0,0860 | 1250A: 0,0510 | 1600A: 0,0320 | 2000A: 0,026 | 2500A: 0,0210 | 3200A: 0,0170 | 4000A: 0,0130 | 5000A: 0,0100
Resistência dos condutores de proteção com invólucro em chapa de aço (mΩ/m): 630A: 0,1516 | 800A: 0,1516 | 1000A: 0,1406 | 1250A: 0,1406 | 1600A: 0,1217 | 2000A: 0,1126 | 2500A: 0,1032 | 3200A: 0,0897 | 4000A: 0,0801 | 5000A: 0,0792
Corrente suportável nominal de curta-duração (kA) para c.c. trifásico: 630A: 20 | 800A: 20 | 1000A: 50 | 1250A: 60 | 1600A: 80 | 2000A: 85 | 2500A: 88 | 3200A: 100 | 4000A: 100 | 5000A: 120
Corrente suportável nominal de curta duração (kA) para c.c. Fase-N: 630A: 12 | 800A: 12 | 1000A: 30 | 1250A: 36 | 1600A: 48 | 2000A: 51 | 2500A: 53 | 3200A: 60 | 4000A: 60 | 5000A: 72
Corrente suportável nominal de curta duração (kA) para c.c. Fase-PE: 630A: 12 | 800A: 12 | 1000A: 30 | 1250A: 36 | 1600A: 48 | 2000A: 51 | 2500A: 53 | 3200A: 60 | 4000A: 60 | 5000A: 72
Corrente de crista (kA) para c.c. trifásico: 630A: 40 | 800A: 40 | 1000A: 110 | 1250A: 132 | 1600A: 176 | 2000A: 187 | 2500A: 194 | 3200A: 220 | 4000A: 220 | 5000A: 264
Corrente de crista (kA) para c.c. fase-N: 630A: 24 | 800A: 24 | 1000A: 66 | 1250A: 79 | 1600A: 106 | 2000A: 112 | 2500A: 116 | 3200A: 132 | 4000A: 132 | 5000A: 158
Corrente de crista (kA) para c.c. fase-PE: 630A: 24 | 800A: 24 | 1000A: 66 | 1250A: 79 | 1600A: 106 | 2000A: 112 | 2500A: 116 | 3200A: 132 | 4000A: 132 | 5000A: 158
En. spec. passante curta duração (A2s)*106 referida a 1s - c.c.trifásico: 630A: 400 | 800A: 400 | 1000A: 2500 | 1250A: 3600 | 1600A: 6400 | 2000A: 7225 | 2500A: 7744 | 3200A: 10000 | 4000A: 10000 | 5000A: 14400
Resistência de sequência zero (mΩ/m) -L-Pe: 630A: 0,217 | 800A: 0,198 | 1000A: 0,186 | 1250A: 0,174 | 1600A: 0,144 | 2000A: 0,130 | 2500A: 0,117 | 3200A: 0,101 | 4000A: 0,089 | 5000A: 0,086
Reatância de sequência zero (mΩ/m) - L-Pe: 630A: 0,140 | 800A: 0,120 | 1000A: 0,100 | 1250A: 0,100 | 1600A: 0,060 | 2000A: 0,050 | 2500A: 0,040 | 3200A: 0,030 | 4000A: 0,020 | 5000A: 0,020
Impedância de sequência zero (mΩ/m) - L-Pe: 630A: 0,290 | 800A: 0,260 | 1000A: 0,211 | 1250A: 0,200 | 1600A: 0156 | 2000A: 0,140 | 2500A: 0,124 | 3200A: 0,105 | 4000A: 0,091 | 5000A: 0,089
Perdas Joule a In 3RI2 (W/m): 630A: 71,3 | 800A: 79,69 | 1000A: 156,9 | 1250A: 186,5 | 1600A: 212,7 | 2000A: 261,6 | 2500A: 331,6 | 3200A: 371,7 | 4000A: 518,4 | 5000A: 667,5
Massa (kg/m): 630A: 22 | 800A: 25 | 1000A: 28,5 | 1250A: 30,55 | 1600A: 43,2 | 2000A: 46,9 | 2500A: 58,9 | 3200A: 80,1 | 4000A: 103,5 | 5000A: 109,5
Grau de proteção: 630A: IP55 | 800A: IP55 | 1000A: IP55 | 1250A: IP55 | 1600A: IP55 | 2000A: IP55 | 2500A: IP55 | 3200A: IP55 | 4000A: IP55 | 5000A: IP55
6300A: Considerar linha dupla de 3200A

Dados técnicos - 60Hz – a - alumínio – 3P + N + PE (4P)

Material do invólucro: Em chapa de aço carbono pintada de RAL 7032 sp. 15/10
Dimensões do invólucro (mm) (H): 320A: 137x60 | 400A: 137x60 | 630A: 137x87 | 800A: 137x85 | 1000A: 137x95 | 1250A: 137x121 | 1600A: 137x160 | 2000A: 137x205 | 2500A: 137x286 | 3200A: 137x376 | 4000A: 137x416 | 5000A: 137x567
Seção condutores Fase e Neutro (mm2): 320A: 244 | 400A: 244 | 630A: 379 | 800A: 474 | 1000A: 539 | 1250A: 707 | 1600A: 958 | 2000A: 1248 | 2500A: 1659 | 3200A: 2239 | 4000A: 2497 | 5000A: 3386
Seção condutor de proteção (mm2 Fe): 320A: 890 | 400A: 890 | 630A: 960 | 800A: 960 | 1000A: 990 | 1250A: 1068 | 1600A: 1185 | 2000A: 1320 | 2500A: 1563 | 3200A: 1833 | 4000A: 1851 | 5000A: 2406
Seção condutor de proteção (mm2 eq. Cu): 320A: 111 | 400A: 111 | 630A: 120 | 800A: 120 | 1000A: 124 | 1250A: 134 | 1600A: 148 | 2000A: 165 | 2500A: 195 | 3200A: 229 | 4000A: 231 | 5000A: 301
Tensão de operação/isolamento: 320A: 1000 | 400A: 1000 | 630A: 1000 | 800A: 1000 | 1000A: 1000 | 1250A: 1000 | 1600A: 1000 | 2000A: 1000 | 2500A: 1000 | 3200A: 1000 | 4000A: 1000 | 5000A: 1000 V
Resistência R20 (mΩ/m): 320A: 0,1947 | 400A: 0,1627 | 630A: 0,1109 | 800A: 0,0882 | 1000A: 0,0806 | 1250A: 0,0627 | 1600A: 0,0476 | 2000A: 0,0364 | 2500A: 0,0261 | 3200A: 0,0200 | 4000A: 0,0186 | 5000A: 0,0090
Resistência a 50% da carga nominal (mΩ/m): 320A: 0,2093 | 400A: 0,1520 | 630A: 0,1064 | 800A: 0,0795 | 1000A: 0,0708 | 1250A: 0,0542 | 1600A: 0,0410 | 2000A: 0,0309 | 2500A: 0,0226 | 3200A: 0,0175 | 4000A: 0,0155 | 5000A: 0,0111
Resistência Rt (mΩ/m): 320A: 0,2223 | 400A: 0,1627 | 630A: 0,1109 | 800A: 0,0882 | 1000A: 0,0806 | 1250A: 0,0627 | 1600A: 0,0476 | 2000A: 0,0364 | 2500A: 0,0261 | 3200A: 0,0200 | 4000A: 0,0186 | 5000A: 0,0090
Reatância (mΩ/m): 320A: 0,0202 | 400A: 0,0328 | 630A: 0,0198 | 800A: 0,0237 | 1000A: 0,0199 | 1250A: 0,0164 | 1600A: 0,0125 | 2000A: 0,0103 | 2500A: 0,0074 | 3200A: 0,0058 | 4000A: 0,0055 | 5000A: 0,0090
Impedância a 20° C (mΩ/m): 320A: 0,1998 | 400A: 0,1485 | 630A: 0,1035 | 800A: 0,0801 | 1000A: 0,0713 | 1250A: 0,0547 | 1600A: 0,0412 | 2000A: 0,0317 | 2500A: 0,0230 | 3200A: 0,0176 | 4000A: 0,0159 | 5000A: 0,0050
Impedância a 50% da carga nominal (mΩ/m): 320A: 0,2098 | 400A: 0,1557 | 630A: 0,1081 | 800A: 0,0826 | 1000A: 0,0736 | 1250A: 0,0566 | 1600A: 0,0428 | 2000A: 0,0326 | 2500A: 0,0238 | 3200A: 0,0185 | 4000A: 0,0164 | 5000A: 0,0117
Impedância de equilíbrio térmico (mΩ/m): 320A: 0,2232 | 400A: 0,1587 | 630A: 0,1126 | 800A: 0,0913 | 1000A: 0,0832 | 1250A: 0,0649 | 1600A: 0,0496 | 2000A: 0,0381 | 2500A: 0,0274 | 3200A: 0,0209 | 4000A: 0,0195 | 5000A: 0,0130
Resistência dos condutores de proteção com invólucro em chapa de aço (mΩ/m): 320A: 0,18 | 400A: 0,16 | 630A: 0,14 | 800A: 0,14 | 1000A: 0,13 | 1250A: 0,12 | 1600A: 0,11 | 2000A: 0,10 | 2500A: 0,08 | 3200A: 0,07 | 4000A: 0,07 | 5000A: 0,056
Corrente suportável nominal de curta-duração (kA) para c.c. trifásico: 320A: 10 | 400A: 20 | 630A: 30 | 800A: 40 | 1000A: 50 | 1250A: 65 | 1600A: 80 | 2000A: 80 | 2500A: 90 | 3200A: 100 | 4000A: 115 | 5000A: 120
Corrente suportável nominal de curta duração (kA) para c.c. Fase-N: 320A: 6 | 400A: 12 | 630A: 18 | 800A: 24 | 1000A: 30 | 1250A: 39 | 1600A: 48 | 2000A: 48 | 2500A: 54 | 3200A: 60 | 4000A: 69 | 5000A: 72
Corrente suportável nominal de curta duração (kA) para c.c. Fase-PE: 320A: 6 | 400A: 12 | 630A: 18 | 800A: 24 | 1000A: 30 | 1250A: 39 | 1600A: 48 | 2000A: 48 | 2500A: 54 | 3200A: 60 | 4000A: 69 | 5000A: 72
Corrente de crista (kA) para c.c. trifásico: 320A: 22 | 400A: 44 | 630A: 66 | 800A: 88 | 1000A: 110 | 1250A: 143 | 1600A: 176 | 2000A: 176 | 2500A: 198 | 3200A: 220 | 4000A: 253 | 5000A: 264
Corrente de crista (kA) para c.c. fase-N: 320A: 13,2 | 400A: 26,4 | 630A: 39,6 | 800A: 53 | 1000A: 66 | 1250A: 86 | 1600A: 106 | 2000A: 106 | 2500A: 119 | 3200A: 132 | 4000A: 152 | 5000A: 162
Corrente de crista (kA) para c.c. fase-PE: 320A: 13,2 | 400A: 26,4 | 630A: 39,6 | 800A: 53 | 1000A: 66 | 1250A: 86 | 1600A: 106 | 2000A: 106 | 2500A: 119 | 3200A: 132 | 4000A: 152 | 5000A: 162
En. spec. passante curta duração (A2s)*106 referida a 1s - c.c.trifásico: 320A: 411 | 400A: 822 | 630A: 1271 | 800A: 1600 | 1000A: 2500 | 1250A: 4225 | 1600A: 6400 | 2000A: 6400 | 2500A: 10000 | 3200A: 10000 | 4000A: 13225 | 5000A: 14400
Resistência de sequência zero (mΩ/m) -L-Pe: 320A: 0,452 | 400A: 0,393 | 630A: 0,253 | 800A: 0,202 | 1000A: 0,190 | 1250A: 0,166 | 1600A: 0,143 | 2000A: 0,124 | 2500A: 0,102 | 3200A: 0,085 | 4000A: 0,083 | 5000A: 0,0057
Reatância de sequência zero (mΩ/m) - L-Pe: 320A: 0,160 | 400A: 0,140 | 630A: 0,120 | 800A: 0,100 | 1000A: 0,100 | 1250A: 0,060 | 1600A: 0,050 | 2000A: 0,040 | 2500A: 0,030 | 3200A: 0,020 | 4000A: 0,020 | 5000A: 0,0020
Impedância de sequência zero (mΩ/m) - L-Pe: 320A: 0,298 | 400A: 0,273 | 630A: 0,243 | 800A: 0,225 | 1000A: 0,214 | 1250A: 0,177 | 1600A: 0,151 | 2000A: 0,130 | 2500A: 0,107 | 3200A: 0,087 | 4000A: 0,085 | 5000A: 0,0060
Perdas Joule a In 3RI2 (W/m): 320A: 68,57 | 400A: 74,29 | 630A: 131,98 | 800A: 175 | 1000A: 244 | 1250A: 298,2 | 1600A: 366,4 | 2000A: 435,8 | 2500A: 488,6 | 3200A: 615,4 | 4000A: 919,5 | 5000A: 997,5
Massa (kg/m): 320A: 12 | 400A: 14,7 | 630A: 17 | 800A: 18 | 1000A: 19,9 | 1250A: 20,5 | 1600A: 24,9 | 2000A: 28 | 2500A: 40,0 | 3200A: 49,2 | 4000A: 53,0 | 5000A: 73,8
Grau de proteção: 320A: IP 55 | 400A: IP 55 | 630A: IP 55 | 800A: IP 55 | 1000A: IP 55 | 1250A: IP 55 | 1600A: IP 55 | 2000A: IP 55 | 2500A: IP 55 | 3200A: IP 55 | 4000A: IP 55 | 5000A: IP 55
6300A: Considerar linha dupla de 3200A

Aplicações

Linhas com capacidade de 320A a 6300A 3P+N+PE adequadas para o transporte e distribuição de energia elétrica em seções verticais e horizontais de quaisquer configurações
instalação em espaços apertados e ambientes agressivos
Acessórios para conexão a transformador. Quadro elétrico, Transformador seco, Transformador em óleo, Grupo gerador

Normas de referência

IEC-61439-1
IEC-61439-6
NBR-IEC-61439-1
NBR-IEC-61439-6
IEC-61439-1_Ed. 2.0b / NBR-IEC-61439-1_2016 – Conjuntos de manobra e controle de baixa tensão. Parte 1: Conjuntos com ensaio de tipo totalmente testados (TTA) e conjuntos com ensaio de tipo parcialmente testados (PTTA)
IEC-61439-6_Ed. 1.0b / NBR-IEC-61439-6_2018 – Conjuntos de manobra e controle de baixa tensão. Parte 2: Requisitos particulares para linhas elétricas pré-fabricadas (sistemas de barramentos blindados)
CEI EN 60529_Ed. 2.1 b Cor.3 / ABNT NBR IEC 60529:2005 Versão Corrigida 2:2011 – Graus de proteção para invólucros de equipamentos elétricos (código IP)
ISO 9001:2015
ISO 14001:2015

Informações técnicas do fabricante GIMI Pogliano. Confirme os valores para o seu projeto com a nossa equipe.
