Caixa MEC

Sistema de medição Eletrônica Centralizada composto por quadro de distribuição compacto (QDC) nos modelos QDC5, QDC10, QDC15, QDC21 E QDC MODULAR; Caixas de leitura local e remota do tipo CLI, CLII e caixas do tipo MEC, nos modelos MECI, MECII, MEC IV, MEC IX, MEC XII, MEC XVI.

Sistema de Medição Eletrônica Centralizada para Instalações Prediais. QDC®

Introduzido no mercado pela AES-Eletropaulo, os Quadros de Distribuição Compactos tipo QDC são Totalmente Testados e Aprovados dentro do conceito TTA da NBR - IEC - 60439 -1 e homologados conforme especificações do LIG-BT 2014 (12ª edição) da AES Eletropaulo.

O QDC é o conjunto de dispositivos elétricos (chaves seccionadoras verticais, isoladores e barramentos) montados em caixas metálicas padronizadas, com chaves seccionadoras verticais e fusíveis de fabricação ABB.

As caixas são construídas em chapa de aço carbono SAE 1008, de espessura 2,0mm e tratadas com pintura eletrostática em pó híbrido POLITHERM 20, Texturizado CINZA N6,5 BR de fabricação WEG tintas e vernizes. As portas dotadas de venezianas facilitam a troca de calor e possuem ângulo de abertura de 180º, providas de fechaduras com dispositivo para lacre no padrão da concessionária. Pode ser instalada embutida na construção de alvenaria.

Os quadros de distribuição compactos QDC são aplicados somente em edifícios conectados à rede de distribuição aérea ou subterrânea secundária com sistema estrela com neutro, 127/220V ou 120/208V, observando-se os limites de fornecimento para cada sistema de distribuição. A sua utilização é permitida em edifícios comerciais, residenciais ou mistos com demanda total de até 1000kVA e onde o nível de curto-circuito no ponto de entrega não seja superior a 65kA/1s.

Caixas Padrão para Medição Eletrônica Centralizada tipo MEC – Caixa destinada a alojar os equipamentos de medição, acessórios e dispositivos de seccionamento e proteção.

A caixa de medição é construída em chapa de aço carbono SAE-1008 de espessura 1,6mm, visei-ra de policarbonato virgem totalmente transparente de 3 mm de espessura e tela protetora nas caixas, dobradiças invioláveis, tubetes para parafusos de segurança e dispositivo para lacre. A tela protetora das caixas metálicas pertence ao próprio corpo das caixas de medição, conforme protótipo de homologação da AES Eletropaulo.

As caixas de medição possuem, gravado em relevo, a marca comercial da Gimi, cujo protótipo foi homologado pela AES Eletropaulo.

As caixas de medição ainda possuem gravado em relevo nas portas e corpo a data de fabricação (mês e ano).

As caixas de medição são fabricadas conforme a NBR 15820:2010. Os tipos de caixas de medição homologadas para o sistema de medição eletrônica centralizada estão elencados a seguir.

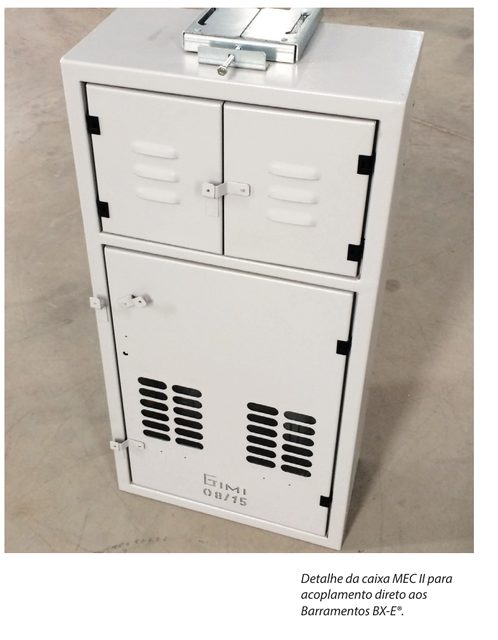

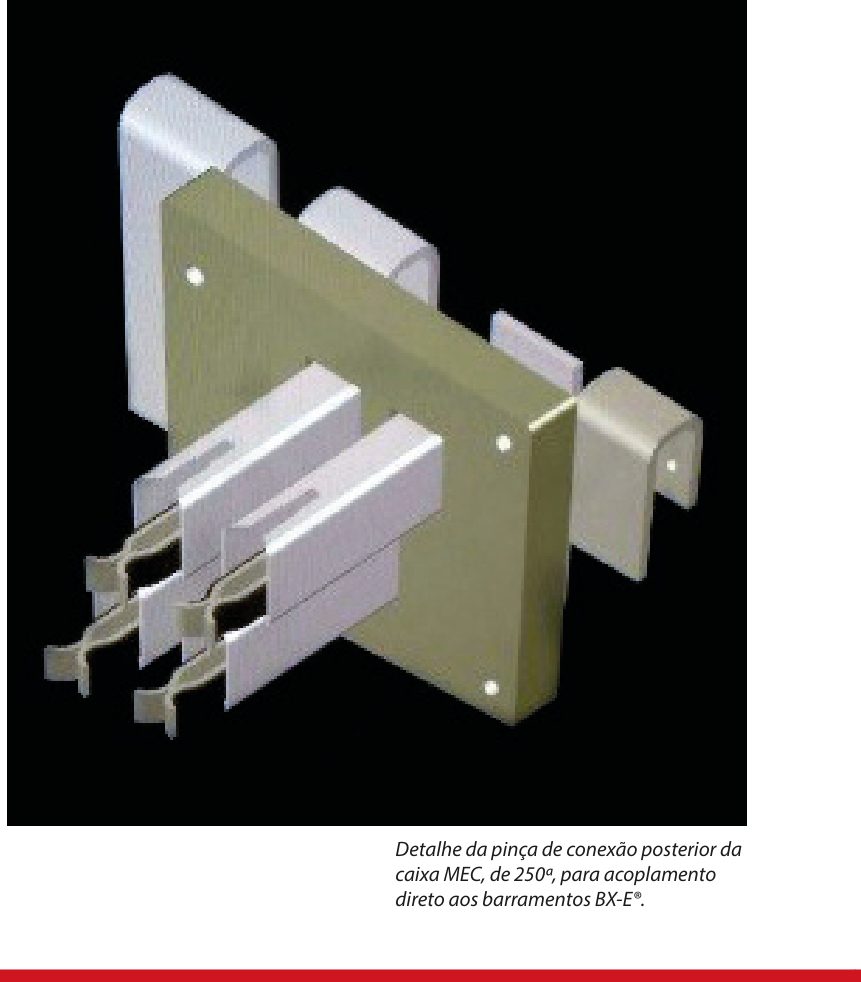

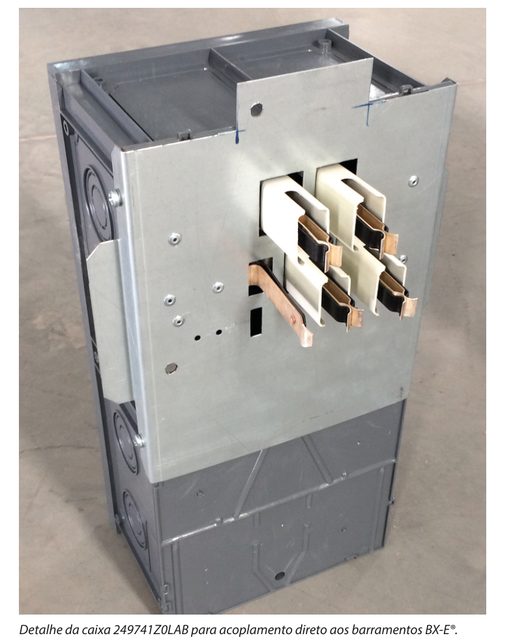

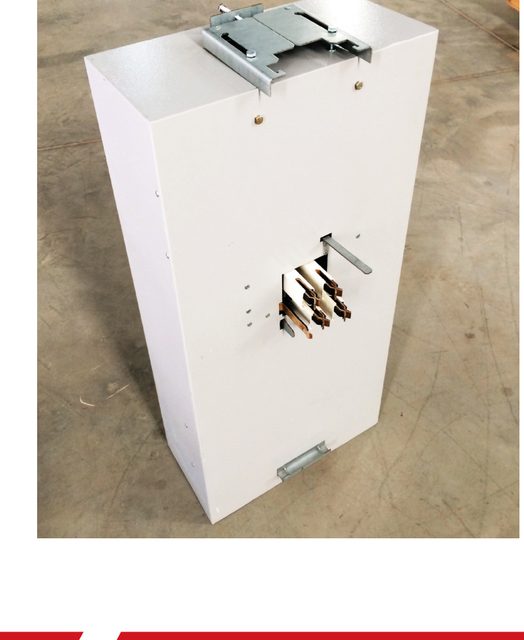

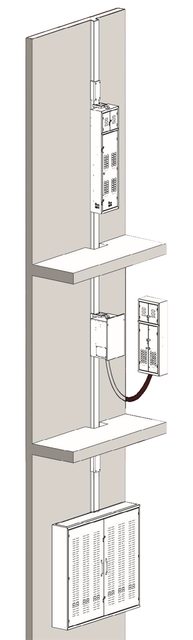

A alimentação da caixa de medição pode ser feita por meio de conectores extraíveis (pinça plug-in) devidamente fixados à caixa de medição e inserida diretamente sobre o barramento blindado ou através de caixa de derivação. Em ambas as situações devem ser previstos dispositivo de prote-ção e manobra a ser instalado no interior da caixa de medição ou de derivação, conforme o caso.

Nos casos em que a alimentação da caixa de medição se der por meio de caixa de derivação, da saída do dispositivo de proteção e manobra deve ser instalado um único ramal de distribuição principal, com seção máxima de 185 mm² – PVC 70°C ou 185 mm² – XLPE/EPR até a caixa de medição devidamente acondicionado em eletroduto. Nestes casos o ramal de distribuição principal deve ser feito sempre com 4 condutores (3 fases e neutro) de mesma seção, a fim de possibilitar o balanceamento de cargas.

Caixas de Derivação – As caixas de derivação podem ser construídas de duas formas: Metálicas ou em Policarbonato.

METÁLICAS: Construídas em chapa de aço carbono SAE-1008 de espessura 1,6mm, pré-zincada a 100g/m², dobradiças invioláveis e dispositivo para lacre. A sua montagem se dá completamente por rebites, sendo isenta de processos de soldagem e garante um grau de proteção IP-55. Os modelos e capacidades estão abaixo elencados:

POLICARBONATO: As caixas são construídas em termoplástico de engenharia (policarbonato) de 2,9mm nas cores cinza ou vermelho, enquanto as tampas são produzidas em policarbonato transparente com proteção anti-UV, conforme a NBR-15820, com separadores internos e dispositivo para lacre. A sua montagem se dá completamente por encaixe, são completamente isentas de risco de corrosão por maresia ou agentes químicos, sendo providas de grau de proteção IP-44.

Engate seguro: As caixas de medição tipo MEC de fabricação GIMI são adequadas para inserção e extração segura e independente da força humana pois são equipadas com sistema de engate seguro como mostrado na figura abaixo.

Esse sistema inserção e extração segura e independente da força humana consiste em rosca sem fim que insere e extrai automaticamente a caixa do acoplamento ao barramento, apenas girando em senti-do horário para inserção e anti-horário para extração o parafuso disposto acima do teto da caixa tipo MEC. Adicionalmente, esse sistema permite às caixas MEC Gimi não utilizar nenhum outro apoio para suportação do peso da caixa, como pés ou suportes, facilitando a montagem e poupando tempo e custos.

Caixas Concentradoras e de Leitura Local – As caixas concentradoras são destinadas a receber os cabos de comunicação de todos os medidores eletrônicos do edifício, alojam o bloco de conexão ininterrupta, bem como abrigam o painel interface serial remoto, 2 Tomadas Vca (FFT ou FNT) protegida por disjuntor de 10A. Construída em chapa de aço carbono de espessura 1,5mm com tratamento anticorrosivo e pintura de acabamento de tinta a pó sintética resistente ao tempo na cor cinza.

As caixas concentradoras podem ser embutidas em alvenaria ou ser fixada firmemente por meio de parafusos, porcas, buchas e arruelas, e apoiada sobre base de alvenaria. Deve ser prevista a instalação de uma caixa concentradora tipo CL-I em cada centro de medição, no recinto onde estiver instalado o dispositivo geral de proteção e manobra do barramento blindado. A caixa concentradora deve ser instalada a altura compreendida entre 600 a 1.000 mm do piso acabado, considerando a base inferior da caixa.
