ESG Matic

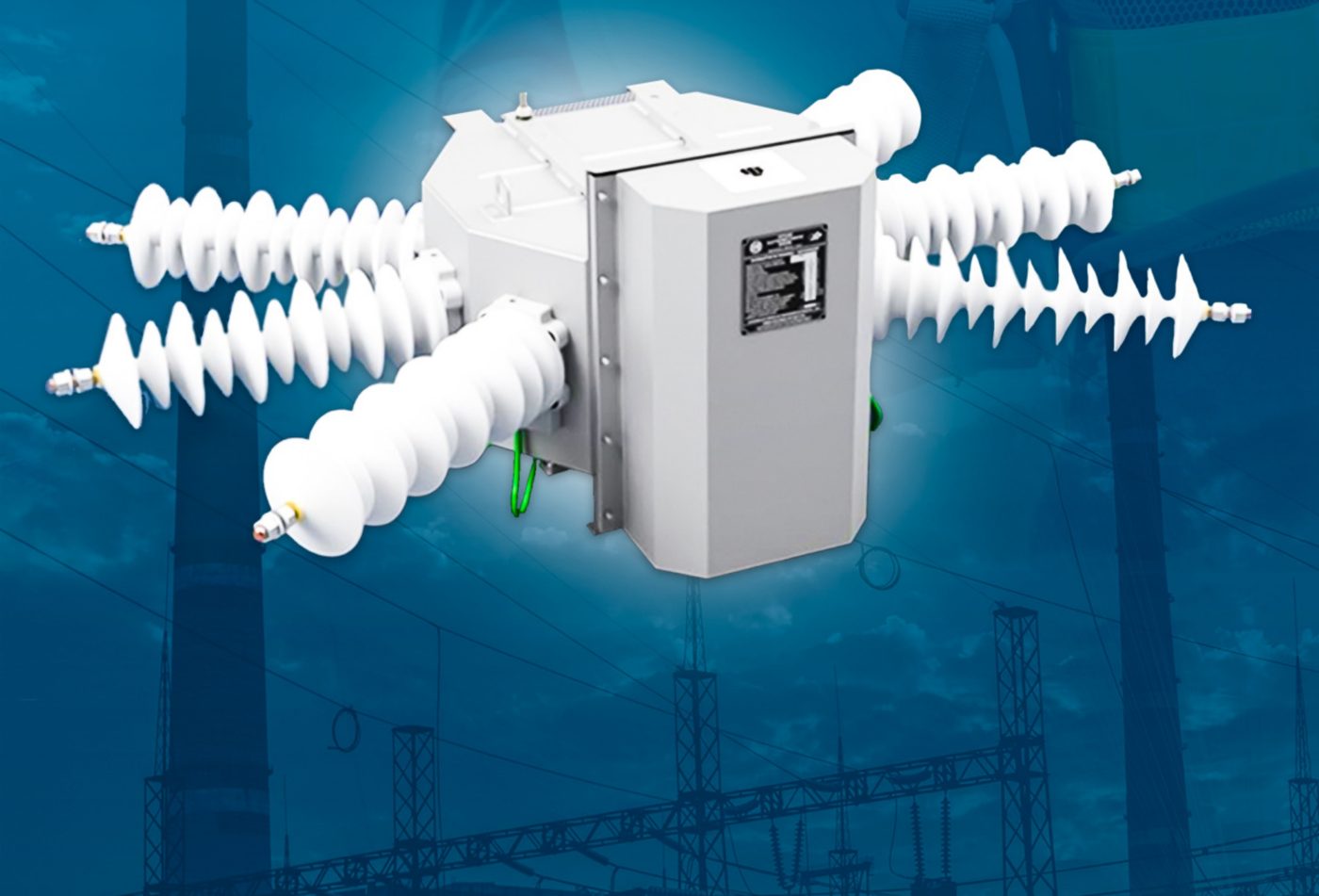

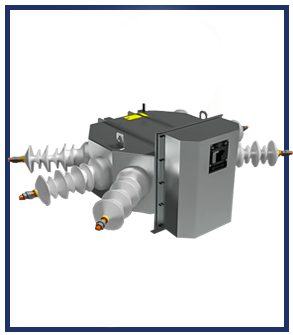

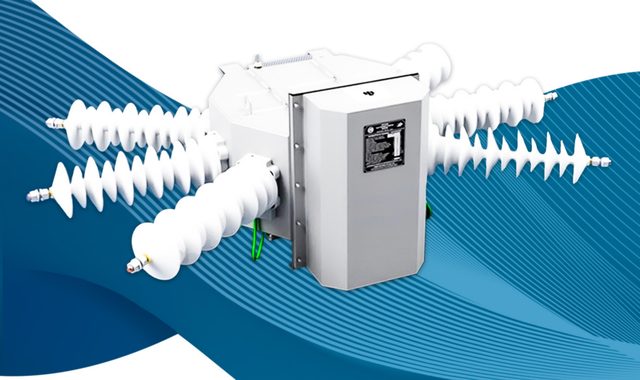

A ESG MATIC é a nova seccionadora de média tensão 36kV – 630A para uso em poste, isolado em SF6 para uso externo, da GBL. É a evolução do ESG, o Interruptor de manobra Seccionador (IMS) padrão e bestseller da GBL.
Fabricante: GIMI Bonomi
- Classe de tensão
- 17,5kV/36kV..
- Corrente nominal
- 630 A
- Corrente de curta duração e valor de crista (kArms/crista)
- 25/65
- Grau de proteção
- IP54
ESG MATIC – Seccionadora de média tensão 36kV – 630A para uso em poste, isolado em SF6 para uso externo
A ESG MATIC é a nova seccionadora de média tensão 36kV – 630A para uso em poste, isolado em SF6 para uso externo, da GBL. É a evolução do ESG, o Interruptor de manobra Seccionador (IMS) padrão e bestseller da GBL.
A ESG MATIC compreende 3 transformadores de tensão (LPVT) e 3 transformadores de corrente (LPCT) integrados para as medições, com lógica de controle programável e atuação automática. Tudo isso assegura uma continuidade do serviço ainda mais funcional, graças à reconfiguração automática em um curto espaço de tempo.
A maior parte das falhas das linhas aéreas de média tensão é transitória ou autocompensadora, e geralmente dura poucos segundos. A ESG-MATIC trabalha em conjunto com o disjuntor principal ou o Religador durante o tempo de interrupção da falha.
Com os dispositivos ESG-MATIC instalados, é possível reconhecer o segmento com falha na linha.
Além das vantagens indicadas acima, o seccionador ESG-MATIC permite manter um histórico das falhas. O ESG-MATIC é fornecido com um comando motorizado, mas que pode ser sempre manobrado manualmente por meio da alavanca anterior ou por um mecanismo de acionamento posterior fornecido. O sistema completo compreende o IMS e o painel-unidade de controle remoto com relé de proteção.
Características
- A lógica baseia-se em corrente e tensão:
- A ESG-MATIC é um dispositivo de abertura automática do circuito
- A ESG-MATIC conta as operações de falha da corrente e a falta de tensão da proteção a montante (interruptor ou recloser)
- O ESG-MATIC intervém depois de um número pré-selecionado de operações de falha de corrente
- O ESG-MATIC isola automaticamente a seção em falha de um alimentador de distribuição
- Este sistema completamente equipado fornece as seguintes características: Solução completa e confiável e de fácil instalação
- Invólucro da máquina completamente soldado em aço inox para uma vedação garantida por 30 anos segundo as normas IEC
- Tamanho reduzido graças aos volumes menores
- LPVT e LPCT integrados
- Nenhuma manutenção
- Resistência às mais variadas condições atmosféricas
Ficha técnica
Card da home
- Classe de tensão
- 17,5kV/36kV...
Características técnicas – Características do IMS – 24 kVrms
- Frequência nominal
- 50/60 Hz
- Tensão suportável de frequência industrial (kVrms)
- 50
- Tensão suportável de impulso atmosférico (kVpeak)
- 125
- Tensão suportável sobre o seccionamento em frequência industrial (kVrms)
- 60
- Tensão suportável sobre o seccionamento de impulso atmosférico (kVpeak)
- 145
- Corrente nominal
- 630 A
- Capacidade de interrupção de carga
- 630 A
- Corrente de curta duração e valor de crista (kArms/crista)
- 25/65
- Poder de estabelecimento (kVpeak)
- 40
- Durabilidade mecânica
- M2
- Classe elétrica
- E2
- Grau de proteção
- IP54
Características dos sensores – 24 | 36 kVrms
- Corrente primária, Ipr
- 500 A
- Corrente nominal
- 630 A
- Relação de transformação Nominal, Kra corrente
- 500 A / 150 mV at 50 Hz 180 mV at 60 Hz
- Relação de transformação nominal, Kn tensão
- 10.000 : 1
- Classe de precisão da corrente
- 0,5 / 5P100
- Classe de precisão da tensão
- 0,5 / 3P
As nossas soluções
- ESG – Matic 24 kV – 630A
- PESO (KG): 81,5
- Instalações
- Instalação de comando frontal com proteção automática de controle remoto; instalação de comando traseiro com proteção automática de controle remoto
Unidade automática de controle remoto
- Acessórios padronizados e características
- Painel de aço pintado (outros materiais e tratamentos a pedido); Modem (LTE, UMTS, GSM/GPRS/EDGE, ETHERNET, WIFI); Abraçadeiras para montagem em poste/parede; Baterias 24V CC; Indicador de falha da bateria; Resistência anticondensação 220V; Interruptor termomagnético; Higrostato regulável (20-90 UR%); Porta Ethernet (RJ45); Tomada de corrente 220V AC; Indicador de ‘Porta Aberta’; IP54 / IK08; Conector multipolar.
- Acessórios opcionais e características
- Disponibilidade de cadeado; Fechadura à prova de vento; Luz interna; Proteção contra sobretensão.
Relay IED – dispositivo eletrônico
- Relé
- O painel de controle, dotado com o relé inteligente REC615, pode realizar funções de controle remoto, indicação, medição e seccionamento automático.
- Comunicação padronizada – Protocolos
- IEC 60870-5-101/104; DNP3 nível 2; Modbus; IEC 61850 com mensagens GOOSE
- Acessórios padronizados – Proteções
- Protocolos de comunicação: IEC 61850-8-1; 50 – Sobrecorrente instantânea; 50N – Sobrecorrente instantânea neutra; 51 – Sobrecarga; 51N – Sobrecorrente de tempo neutro; 49 – Sobrecarga Térmica da Máquina ou Transformador; 46 – Instabilidade de corrente de fase invertida ou de balanceamento de fase ou de corrente do estator
- Acessórios opcionais – Proteções
- Protocolos de comunicação: IEC 61850-5-101/104, DNP3, MODBUS; 67 – Sobrecorrente direcional AC; 67N – Sobrecorrente direcional neutra; 32N – Direcional Watt-métrico de Sequência Zero; 21N – Reatância e Mho de Fase Direcional-Distância; 27 – Subtensão; 59 – Sobretensão; 81 – Frequência; 47 – Sequência de fase ou tensão de balanceamento das fases
Aplicações
- seccionadora de média tensão 36kV – 630A para uso em poste, isolado em SF6 para uso externo
- linhas aéreas de média tensão (trabalha em conjunto com o disjuntor principal ou o Religador)
Normas de referência
- Equipamentos de MT & AT – IEC 62271-1
- Invólucro metálico / ARCO interno – IEC 62271-200
- Interruptor de carga (IMS) – IEC 62271-103
- Disjuntor de carga de linha e terra – IEC 62271-102
- Buchas para AR / GÁS – IEC 60137
- GÁS SF6 – IEC 60376
- GRAU de proteção IP – IEC 60529
- GRAU de proteção IK – IEC 62262
Informações técnicas do fabricante GIMI Bonomi. Confirme os valores para o seu projeto com a nossa equipe.
