GB-RING

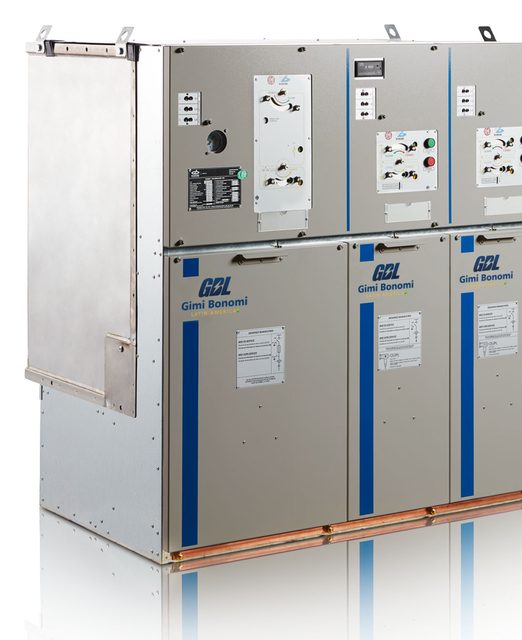

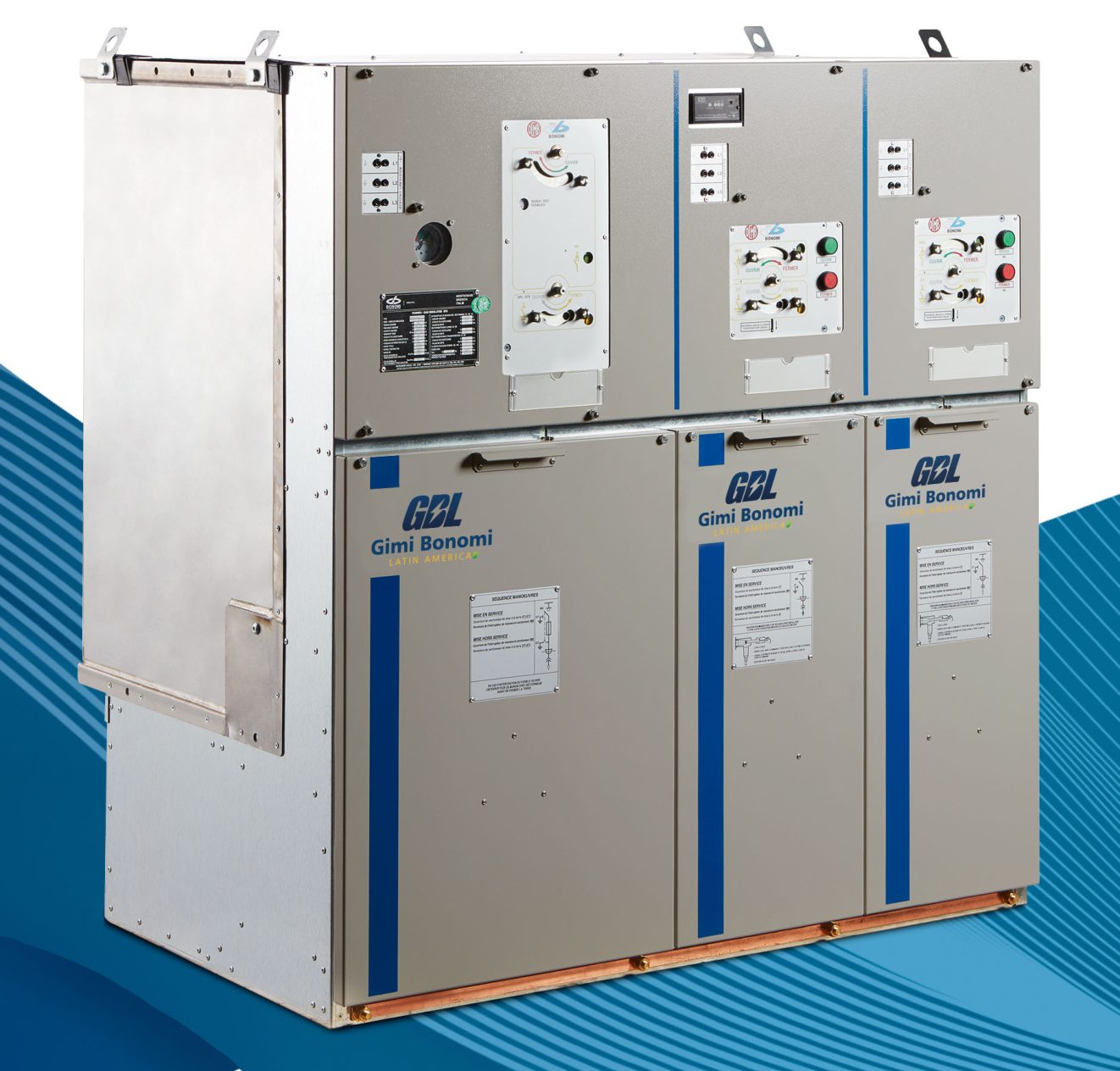

Conjunto de manobra e comando de distribuição secundária integralmente em SF6 ou SF6 FREE, de tensão até 36KV, desenvolvidos para atender as mais diversas aplicações, desde ambientes industriais até parques de geração eólica e fotovoltaica, além de distribuição de energia no conceito Smart Grid.

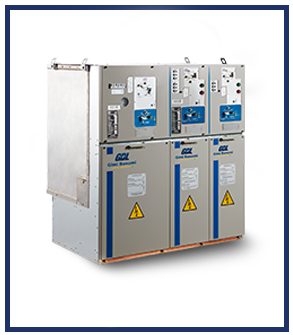

Cubículos integralmente isolados em SF6 até 36kV

A nova série de RMU da Gimi Bonomi Latin America foi projetada para satisfazer a todas as exigências de distribuição secundária de média tensão até 36 kV.

Desenvolvemos quadros com isolamento a gás ideais para uma ampla variedade de aplicações, desde diferentes requisitos industriais até a geração e distribuição de energia.

MECANISMO DE FUNCIONAMENTO: O mecanismo é composto por uma alavanca de comando que permite mover nas três posições: aberto/fechado/terra, e por um seletor utilizado para a seleção das posições aberto/fechado.

O mecanismo incorpora bloqueios mecânicos e cadeados para melhorar a segurança operacional. Não sendo possível fechar simultaneamente o interruptor (IMS) e a seccionadora de terra.

O MECANISMO ANTIRREFLEXO possibilita um tempo suficiente ao interruptor principal (montante) para intervir e eliminar uma falha.

RESISTÊNCIA AO ARCO INTERNO: As cubas de aço inoxidável isoladas com gás SF6 são completamente resistentes ao arco interno de forma a garantir a máxima segurança do operador em caso de falhas internas.

INDICADOR DE PRESSÃO DO GÁS: Um indicador de pressão do gás tem setores verdes e vermelhos para indicar a pressão mínima admissível para um funcionamento seguro; Um alarme à distância opcional de pressão do gás pode ser eventualmente adicionado para avisar o operador caso essa pressão desça abaixo do limite operacional admissível; O manômetro compensado em temperatura está disponível como opcional.

LIGAÇÃO A TERRA E TESTE: A ligação à terra dos cabos e verificação é uma função do IMS utilizada para testar o isolamento dos cabos e para localizar as falhas no circuito sem que seja necessário remover os cabos principais do seu compartimento, melhorando a segurança do operador. O painel de acesso para a prova dos cabos fica completamente bloqueado e não pode ser aberto até que o IMS esteja na posição de ligação à terra.

COMPARTIMENTO DOS CABOS: Para uma maior segurança do operador, os compartimentos dos cabos são ligados à terra e ficam completamente bloqueados, permitindo o acesso do operador somente se o IMS estiver na posição Terra.

PONTO DE LIGAÇÃO À TERRA NO COMPARTIMENTO DOS CABOS (OPCIONAL): Um ponto de terra é fixado no interior do compartimento dos cabos, situado no fundo da unidade. É utilizado para a conexão ao sistema de ligação à terra principal.

CARACTERÍSTICAS GERAIS E NORMAS DE REFERÊNCIA: Os quadros RMU da Gimi Bonomi Latin America, isolados a gás SF6, permitem a conexão, a alimentação e a proteção dos transformadores para redes em anel abertas ou radiais.

A proteção dos transformadores pode ser obtida: Com uma combinação de fusíveis e IMS para transformadores até 2.000 kVA. Através de um disjuntor com um relé de proteção para transformadores até 8.000 kVA.

Graças a uma proteção de linha com interruptores de 630A, na comutação de rede por meio de disjuntores e com dispositivos integrados de controle remoto da alimentação, os nossos RMU’s permitem diferentes conexões.

GIMI BONOMI tem Câmara de Manobra homologada pela Neoenergia – GB RING, referência em segurança e eficiência para média tensão, agora integra o portfólio de soluções homologadas por uma das maiores distribuidoras do país.

Projetado para atender às demandas de usinas fotovoltaicas, eólicas, subestações e grandes indústrias, o GB RING oferece: seccionamento seguro e confiável; proteção avançada através de disjuntores e fusíveis; controle inteligente com possibilidade de operação remota; instalação rápida e eficiente, mesmo em ambientes de alta exigência.
