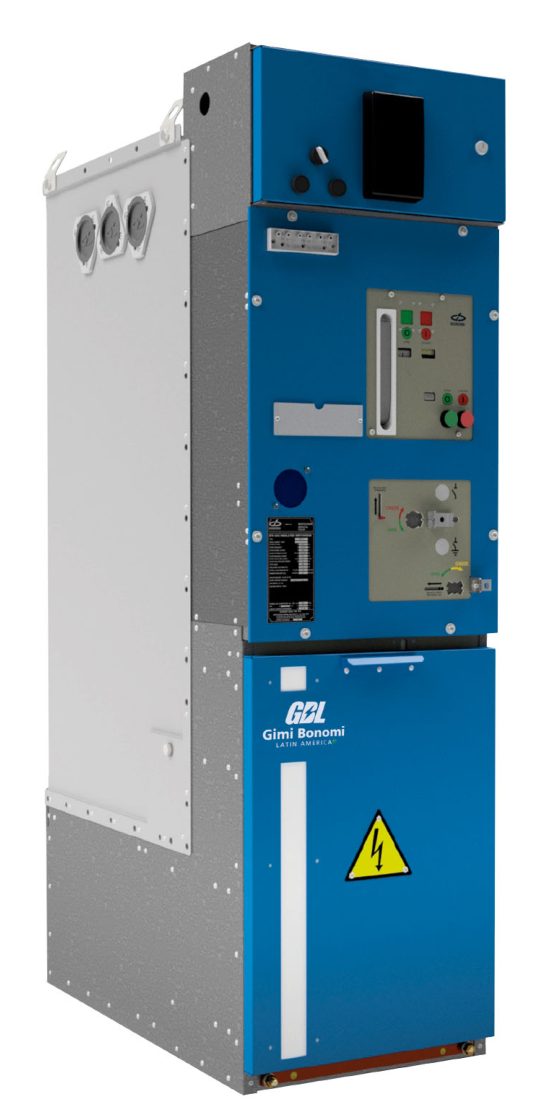

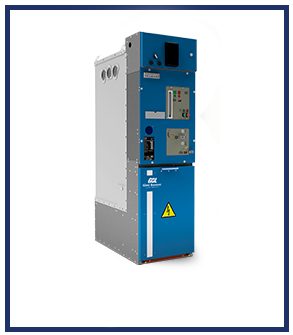

GB-RING SF6 Free
A GB-RING SF6-FREE é o novo painel desenvolvido pela GIMI BONOMI LATIN AMERICA para redes de distribuição secundária, onde é necessária uma solução livre de gás SF6.
Fabricante: GIMI Bonomi
- Corrente nominal
- até 630 A
- Corrente suportável de curto-circuito
- 21 kA
Conjunto de manobra e comando de distribuição secundária integralmente em SF6 ou SF6 FREE, de tensão até 36KV, desenvolvidos para atender as mais diversas aplicações, desde ambientes industriais até parques de geração eólica e fotovoltaica, além de distribuição de energia no conceito Smart Grid.
A GB-RING SF6-FREE é o novo painel desenvolvido pela GIMI BONOMI LATIN AMERICA para redes de distribuição secundária, onde é necessária uma solução livre de gás SF6.
O novo painel utiliza a tecnologia de gás DRY AIR (Ar seco) para o isolamento e, graças às características dessa nova mistura de gás, alcança-se um Potencial de Aquecimento Global (GWP) igual a zero.
A parte interruptora é confiada a um sistema de ampolas em vácuo que, juntamente com um seccionador de três posições, garante um poder de interrupção e isolamento necessário para este tipo de aparelhagem.
O novo dispositivo é baseado na plataforma SF6, oferecendo a mesma interface do usuário, o mesmo tamanho, as mesmas peças de reposição e o mesmo funcionamento.
O quadro é um sistema completamente selado com um tanque de aço inoxidável que contém todas as partes ativas e as funções de comutação. Um tanque de aço inoxidável garante um alto nível de confiabilidade, a segurança do pessoal e um sistema livre de manutenção.
Características
- Índice GWP igual a zero
- Compartimento selado de todas as partes ativas
- Dimensões compatíveis com a versão com isolamento em SF6
- Disponível com tecnologia e sensores acopláveis aos dispositivos de proteção
- Garantia
Ficha técnica
Características técnicas
- Isolamento
- em ar seco para redes de até 17,5 kV;
- Isolação
- ar seco, sem vapor de água e CO2;
- Corrente nominal
- de até 630 A;
- Corrente suportável de curto-circuito
- de 21 kA;
- Design
- Extremamente Compacto com baixo volume e peso físico reduzido;
- Altura
- 1.646 mm;
- Condições ambientais
- Independente das condições ambientais;
- Manutenção
- Solução isenta de manutenção;
- Sensores
- Sensores inteligentes de tensão e corrente.
Características técnicas – linha GB RING FREE tipo RMU
- Cubículo
- 17,5kV e 24kV;
- Altura
- 1.646mm;
- Isolação
- ar seco, sem vapor de água e CO2 livre de SF6;
- Corrente nominal
- até 630 A;
- Corrente suportável de curto-circuito
- 21kA/1s;
- Design
- compacto e de baixo peso físico;
- Manutenção
- Solução livre de manutenção;
- Sensores
- Sensores inteligentes de tensão e corrente;
- Norma
- Em conformidade com a NBR - IEC - 62271-200.
Unidades - dimensões - pesos – SF6 FREE
- 17,5 kV – Altura
- 1646 MM
- 17,5 kV – Largura
- 450 500 MM
- 17,5 kV – Profundidade
- 836,5 MM
- 17,5 kV – Peso
- 250 KG
Aplicações
- para redes de distribuição secundária, onde é necessária uma solução livre de gás SF6
- desde ambientes industriais até parques de geração eólica e fotovoltaica, além de distribuição de energia no conceito Smart Grid
Normas de referência
- NBR - IEC - 62271-200
Informações técnicas do fabricante GIMI Bonomi. Confirme os valores para o seu projeto com a nossa equipe.
