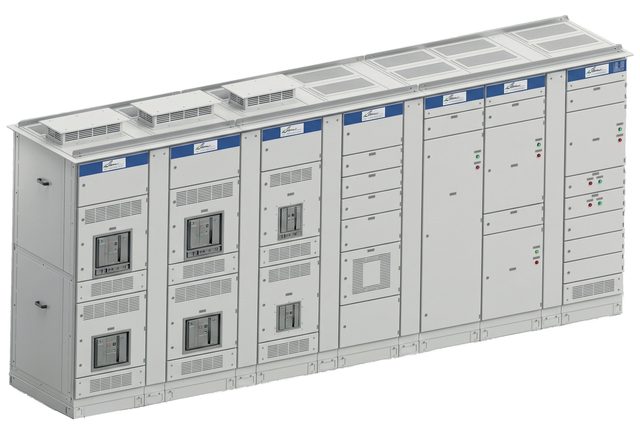

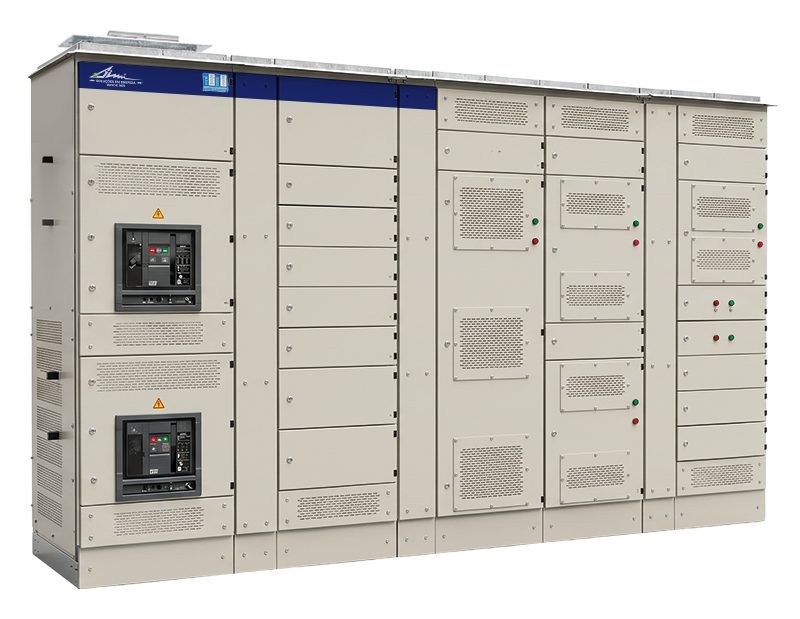

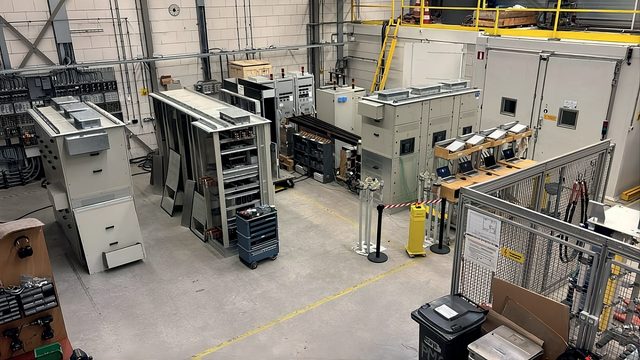

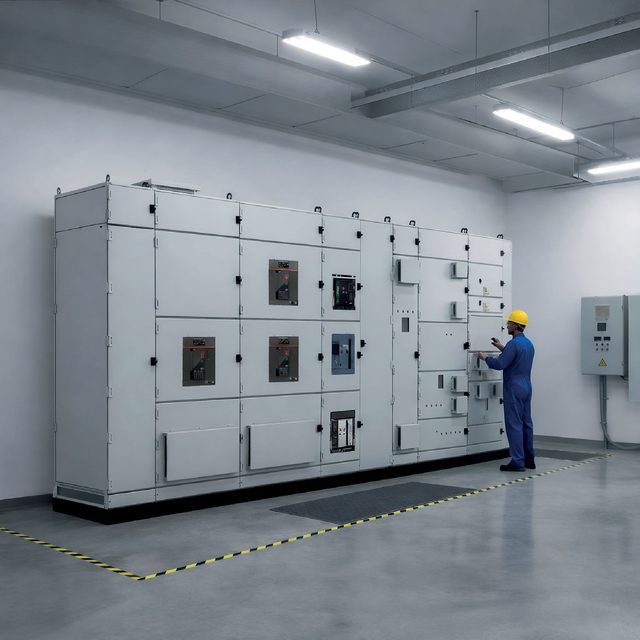

NoTTabile - ARC PRO®
Painel de Distribuição de baixa tensão resistente ao arco interno
Fabricante: GIMI
- Tensão nominal de utilização (Ue)
- até 480 V
- Corrente nominal do conjunto (InA)
- até 4000 A
- Corrente nominal de curta duração admissível (Icw)
- 65 kA - 1s
- Grau de Proteção
- Até IP31
Painel de distribuição de baixa tensão até 690V, 65kA, com alta capacidade de corrente, resistência ao arco interno e controle da energia incidente, conforme as normas ABNT NBR IEC 61439-1/2 e NBR IEC TR 61641.
O NoTTAbile Arc Pro foi projetado para atender com excelência aos diversos segmentos do mercado, garantindo alto desempenho e confiabilidade. Sua concepção prioriza a máxima segurança e proteção para pessoas e infraestruturas.
Os Painéis Elétricos do Grupo GIMI são desenvolvidos para atender diferentes demandas do mercado, sempre alinhados aos mais altos padrões de qualidade e desempenho. Nossas soluções garantem praticidade na montagem, instalação, manutenção, ampliações futuras e total intercambiabilidade entre componentes.
NoTTabile Arc Pro do Grupo GIMI integra proteção, gerenciamento de rede, gerenciamento de cargas e controle de automação em tempo real. Em conjunto com os IEDs de proteção, o sistema utiliza a capacidade de comunicação de plataformas computacionais e switches Ethernet gerenciáveis, formando uma arquitetura de alta performance para proteção e supervisão de motores. A solução permite o monitoramento em tempo real do status dos motores, alarmes, eventos e condições operacionais, proporcionando maior confiabilidade, rapidez na tomada de decisão e disponibilidade do sistema.
Com ampla capacidade de integração, o NoTTabile Arc Pro oferece os protocolos EtherNet/IP, Modbus TCP/IP/RTU, DNP3, FTP, Telnet, SNTP e IEC 61850 Edição 1. Inclui também tecnologia PRP (Parallel Redundancy Protocol) para assegurar máxima redundância e confiabilidade na rede Ethernet.
Um conjunto (painel ou quadro elétrico) verificado pela ABNT NBR IEC/TR 61641 significa que o equipamento de manobra e comando de baixa tensão foi projetado e testado para conter os efeitos destrutivos de um arco elétrico interno, garantindo alta proteção aos operadores e à integridade física da instalação.
Características
- Conjunto totalmente testado conforme NBR - IEC 61439-1&2 e NBR - IEC-TR-61641
- Fixação de portas e tampas: Os fechos e estruturas não podem se romper ou abrir com a pressão da explosão
- Projeção de fragmentos: Nenhuma peça ou metal quente pode ser projetada para fora do invólucro
- Fendas e aberturas: O arco não pode abrir novos rombos que permitam o acesso de partes do corpo do operador
- Indicadores de inflamação: Indicadores de tecido de algodão colocados ao redor do painel não devem se inflamar com o calor irradiado
- Aterramento: O sistema de proteção e aterramento estrutural deve continuar íntegro e eficaz
Ficha técnica
Especificações Técnicas
- Tensão nominal de utilização (Ue)
- até 480 V
- Tensão nominal de isolamento (Ui)
- 690 V
- Tensão nominal de impulso suportável (Uimp)
- 6 kV
- Corrente nominal do conjunto (InA)
- até 4000 A
- Corrente nominal de curta duração admissível (Icw)
- 65 kA - 1s
- Corrente nominal de curta duração admissível no terra (Icw on PE)
- até 39 kA em 480 V - 1s
- Suportabilidade ao arco interno
- 65 kA / 0,1 s CAT - 1 a 7
- Fator de diversidade nominal RDF
- Até 0,9
- Grau de poluição
- 3
- Temperatura ambiente
- -5 a 40 °C
- Compatibilidade eletromagnética (EMC)
- Ambiente A
- Grau de Proteção
- Até IP31
- Forma de separação interna
- Formas 3B
- Proteção contra acesso às partes vivas
- (IPXXB)
- Medidas
- Altura: 2200 + Base = 100 ou 200; Largura: Conf. projeto; Profundidade: 600 / 800 / 1000 / 1200

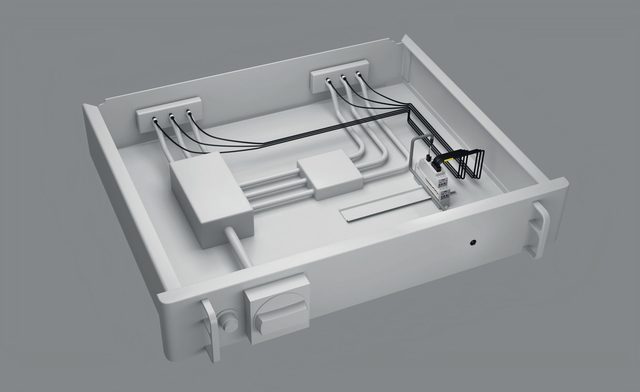

Dimensionamento das unidades funcionais — Características técnicas
- Corrente Nominal
- 25A a 4000A
- Tensão nominal de operação
- até 480V
- Icc
- até 65 kA
- Partida máxima testada
- 100CV /75kW
- Medidas
- Altura: 190 / 285 / 380 / 570 / 640 / 760 / 950 / 1140 / 1330 / 1520 / 1710 / 1900; Largura: 600
Ensaios e verificação conforme NBR - IEC 61439 - 1&2 e NBR - IEC TR - 61641 — Resultado obtido
- Resistência dos materiais isolantes ao calor anormal e ao fogo devido aos efeitos elétricos internos (10.2.3.2)
- Aprovado
- Içamento (10.2.5)
- Aprovado
- Impacto Mecânico (10.2.6)
- IK 10
- Marcação (10.2.7)
- Aprovado
- Grau de proteção dos invólucros (10.3)
- IP31
- Distância de isolamento no ar (10.4)
- até 6kV
- Continuidade efetiva entre as partes condutivas expostas do conjunto e o circuito de proteção (10.5.2)
- 0,1 Ω
- Suportabilidade aos curtos-circuitos do circuito de proteção (10.5.3)
- Icw 39kA/ 1s
- Integração dos dispositivos de manobra e dos componentes (10.6)
- Aprovado
- Circuitos elétricos internos e conexões (10.7)
- Aprovado
- Bornes para condutores externos (10.8)
- Aprovado
- Tensão suportável à frequencia industrial (10.9.2)
- Até 690 Vca
- Tensão de suportabilidade aos impulsos (10.9.3)
- Até 7,3kV
- Limites de Elevação de temperatura (10.10)
- Até 4000A
- Suportabilidade aos curtos-circuitos (10.11)
- Icw até 65 kA / 1s; Icc até 65 kA / 1 s
- Compatibilidade Eletromagnética (EMC) (10.12)
- Ambiente A
- Funcionamento Mecânico (10.13)
- Aprovado
- Arco Interno devido a falha interna — NBR - IEC TR - 61641 (8 / 8.7)
- 65 kA / 0,1 s - Classe C (Critérios 1 a 7)
Classificação dos Critérios de Sucesso (ABNT NBR IEC/TR 61641)
- Critério 1 — Proteção de Pessoas
- Portas e tampas devem permanecer fechadas.
- Critério 2 — Proteção de Pessoas
- Nenhuma parte do painel de massa > 60 g pode ser projetada.
- Critério 3 — Proteção de Pessoas
- O arco não pode criar furos nas partes externas acessíveis.
- Critério 4 — Proteção de Pessoas
- Os indicadores de tecido (algodão) externos não podem inflamar.
- Critério 5 — Proteção de Pessoas
- O circuito de aterramento de proteção deve permanecer funcional.
- Critério 6 — Proteção da Instalação
- O arco deve ser limitado à coluna ou compartimento de origem.
- Critério 7 — Proteção da Instalação
- O painel deve permitir operação de emergência após isolar a falha.
Protocolos de comunicação
- Protocolos
- EtherNet/IP, Modbus TCP/IP/RTU, DNP3, FTP, Telnet, SNTP e IEC 61850 Edição 1
- Redundância
- PRP (Parallel Redundancy Protocol)
Aplicações
- Indústrias
- Energia
- Infraestrutura
- Telecomunicações
- Data Centers
Normas de referência
- ABNT NBR IEC 61439-1/2
- NBR IEC TR 61641
Informações técnicas do fabricante GIMI. Confirme os valores para o seu projeto com a nossa equipe.
