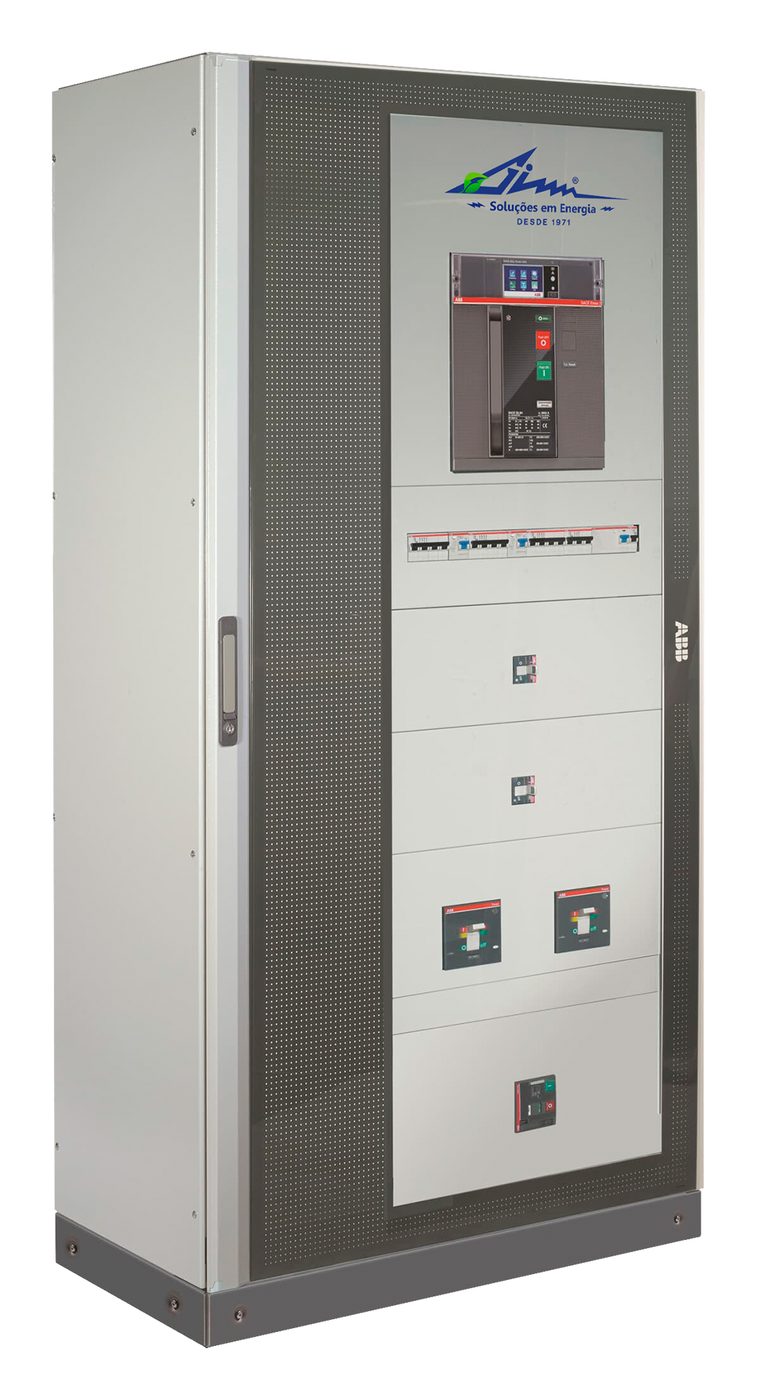

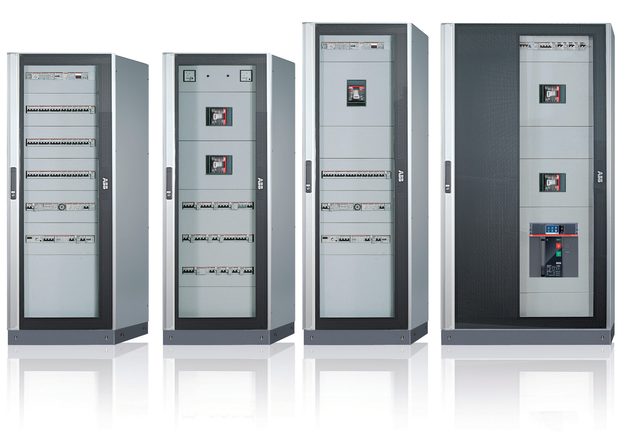

System Pro - E Power®
Painel de Distribuição em Baixa Tensão até 6300A
Fabricante: GIMI
- Corrente
- até 6300A
- Corrente nominal de curta duração admissível
- até 120kA
- Grau de proteção
- até IP65
Este painel oferece uma solução normalizada completa destinada à distribuição de energia elétrica para infraestrutura e indústrias, de acordo com as normas de referência, garantindo uma sinergia total com todos aparelhos ABB de baixa tensão, tais como: aparelhagem modular System Pro M, disjuntores de caixa moldada Tmax T e XT e disjuntores de bastidor aberto Emax2.
System pro E Power é uma nova solução inovadora de quadros de distribuição da ABB até 6300A com uma corrente nominal de curta duração admissível até 120kA, que responde a todas as necessidades em termos de tipo de instalação, grau de proteção e características elétricas e mecânicas.
A gama de quadros System pro E Power permite criar numerosas configurações de quadros garantindo flexibilidade e um produto certificado. Com um número reduzido de códigos é possível montar até 120 configurações diferentes. A estrutura da nova série é feita com chapa de aço galvanizado a quente, o que garante a equipotencialidade do quadro. Para cada tipo de aplicação, é possível obter graus de proteção até IP65. System pro E Power é o único quadro que alcança um valor tão elevado.
Os sistemas de distribuição utilizados nos quadros System pro E Power são capazes de alcançar todas as configurações desde 250A até 6300A. O novo sistema de distribuição de System pro E Power está estudado para proporcionar uma maior flexibilidade e simplicidade na ligação de barras.
System pro E Power garante a qualidade e a segurança de acordo com a norma internacional IEC 61439-1 e 2.
Características
- Estrutura que se pode montar de acordo com diferentes sequências lógicas
- Número reduzido de códigos para montar até 120 configurações distintas
- Possibilidade de montar com ou sem rodapé
- Montantes com dois níveis diferentes de superfícies em cada lado para permitir a montagem de diferentes kits
- Novo manípulo ergonómico que permite a seleção do sentido de abertura da porta, para a direita ou para a esquerda

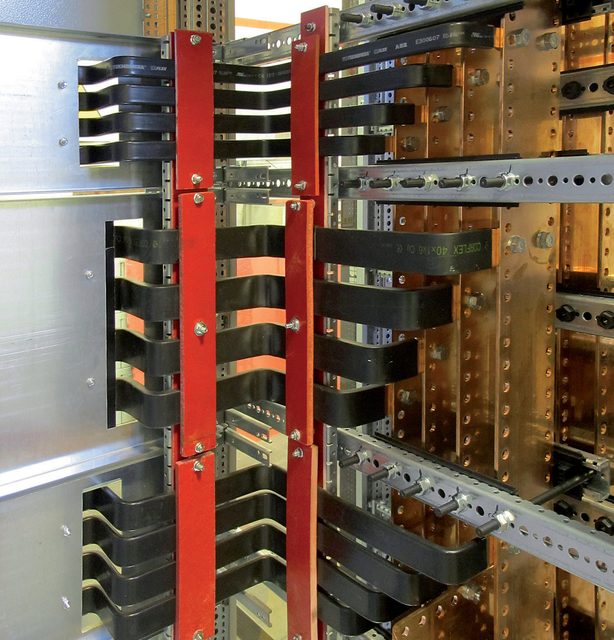

- Novos sistemas de barras com os mesmos acessórios: travessas, suportes de fixação e suportes isolantes multifunção, capazes de alojar barras planas ou perfiladas com 5 ou 10 mm de espessura
- Ligações com barras flexíveis
- Novas esquadrias de fixação de kits como sistema de fixação rápido “click-in”
- Painéis com parafusos de ¼ de volta

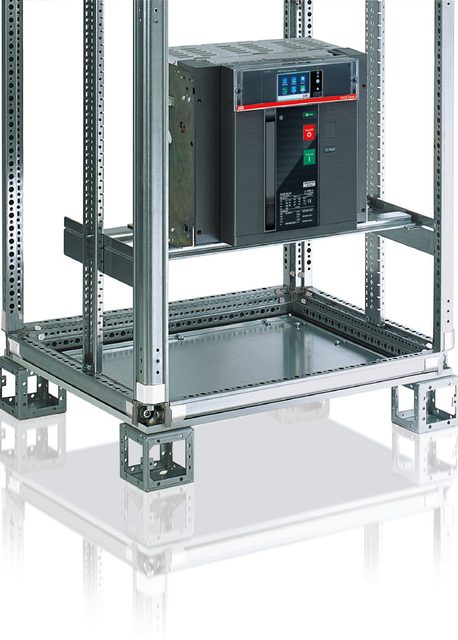

- Kits para disjuntores fixados diretamente nos montantes
- Compartimentações internas criadas de modo simples adicionando os acessórios sequencialmente
- Novo manípulo que permite a montagem de diferentes fechos
- Nova sequência de montagem simples

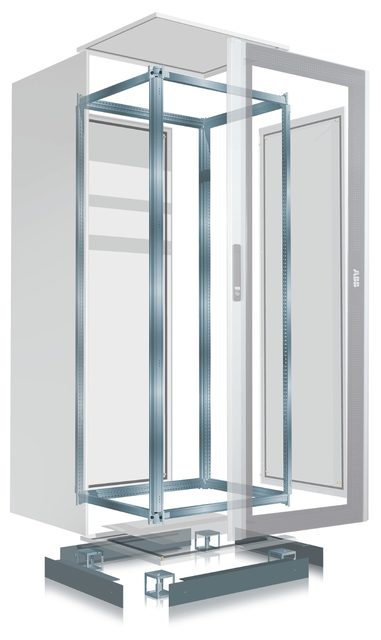

- Impossibilidade de erro na montagem da estrutura, que é perfeitamente simétrica
- Montantes e travessas iguais e combináveis com um novo sistema de união patenteado com parafusos axiais
- Kits para disjuntores de caixa moldada de 3 pólos, e kits para disjuntores de caixa moldada de 3 e 4 pólos
- Os mesmos painéis frontais, tanto para bastidor fixo como para rotativo, para fixação com parafusos ou com dobradiças
- Painéis frontais em duas alturas (150 e 200 mm) para montagem de aparelhos em calha DIN
Ficha técnica
Características gerais
- Corrente
- até 6300A
- Corrente nominal de curta duração admissível
- até 120kA
- Grau de proteção
- até IP65
- Sistemas de distribuição
- desde 250A até 6300A
- Configurações
- até 120 configurações diferentes
- Estrutura
- chapa de aço galvanizado a quente
- Módulos
- 150 mm, em conjunto com os módulos de 200 mm
- Compartimentação
- Os disjuntores podem ser compartimentados da Forma 1 até à Forma 4b.
- Barras
- barras planas ou perfiladas com 5 ou 10 mm de espessura
- Norma
- IEC 61439-1 e 2

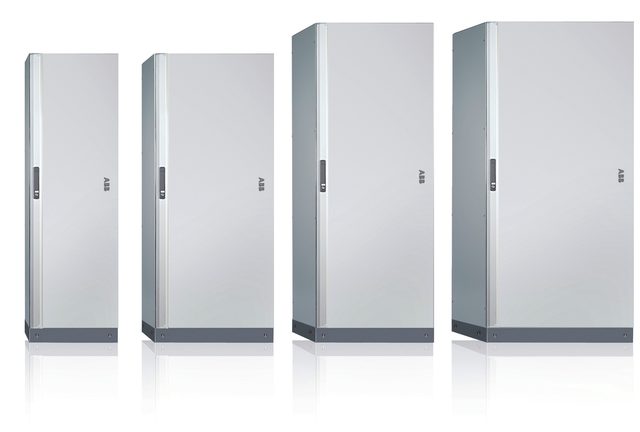

Composição da série — Dimensões úteis (mm)
- A (altura)
- 1800 / 2000
- L (largura)
- 300 / 400 / 600 / 800 / 1000 / 1250
- P (profundidade)
- 200 / 300 / 500 / 700 / 900 (L 1250: P 900)
Composição da série — Graus de proteção dos componentes
- Teto/Base cego
- IP30÷65
- Teto/Base aberto(1)
- IP65
- Fundo interno
- IP40
- Painel posterior cego
- IP30÷65
- Painel posterior ventilado
- IP30÷41
- Painéis laterais cego
- IP30÷65
- Painéis laterais ventilado
- IP30÷41
- Porta ventilado
- IP40/41
- Porta vidro
- IP40/41 / IP65
- Porta cega
- IP40/41 / IP65
- Nota (1)
- Para obter o grau de proteção IP65 é necessário utilizar tampas de entrada de cabos adequadas.
Certificações, homologações e testes laboratoriais (alguns dos testes realizados)
- Verificação térmica do quadro
- Verificação das propriedades dielétricas
- Verificação da resistência a curto-circuitos
- Verificação da resistência a curto-circuitos do circuito de proteção
- Verificação das distâncias de isolamento
- Verificação do funcionamento mecânico
- Verificação do grau de proteção
- Verificação da estabilidade térmica dos envolventes
- Verificação da resistência dos materiais isolantes (teste de fio incandescente)
- Impacto mecânico
- Resistência à corrosão
- Elevação e manuseamento
Aplicações
- distribuição de energia elétrica para infraestrutura e indústrias
Normas de referência
- IEC 61439-1 e 2
- IEC 60439-1-2
Informações técnicas do fabricante GIMI. Confirme os valores para o seu projeto com a nossa equipe.
