Baixa tensão
NoTTabile®
Painel de Distribuição de baixa tensão classe 750/1000V
Fabricante: GIMI
- Classe de isolação
- 1000V (50/60Hz)
- Corrente nominal dos barramentos principais
- até 6300A
- Corrente suportável nominal de curta duração
- 25kA/ 50kA/ 85kA, 1s
- Nível Básico de Impulso
- 8kV

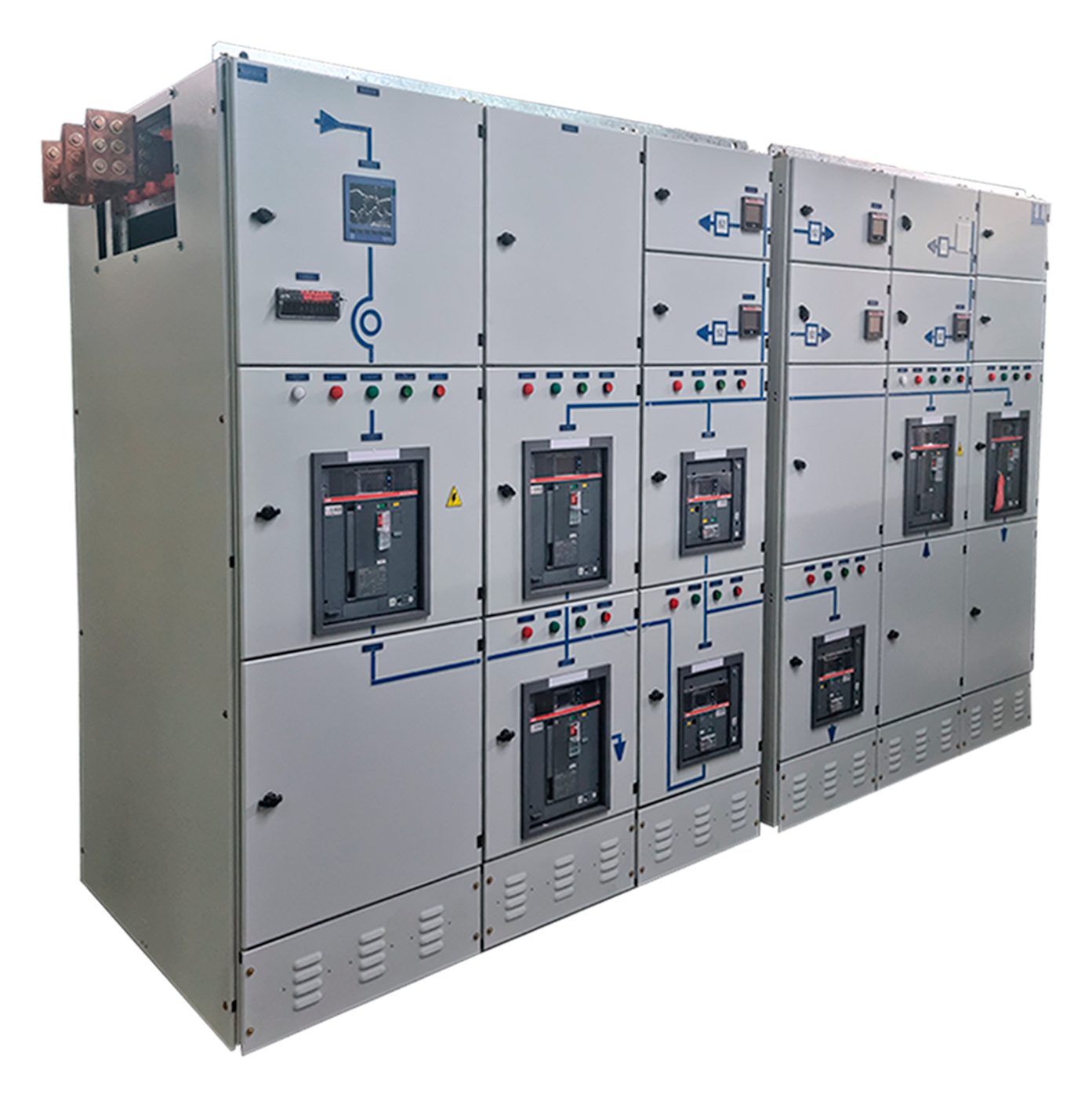

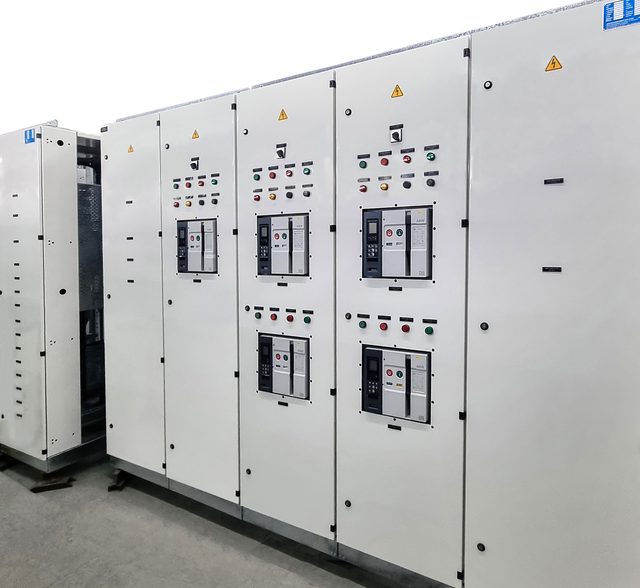

Painéis de distribuição de baixa tensão classe 750/1000V para uso abrigado e ao tempo, atendendo às normas internacionais (NBR-IEC-61439-1/2).
A linha de painéis de baixa tensão Nottabile é fruto da combinação de mais de 50 anos de experiência em painéis elétricos e da crescente necessidade de: Atendimento às normas internacionais (NBR-IEC-61439-1/2) e características de alta potência; Confiabilidade e facilidade de manutenção para assegurar a máxima continuidade de serviço; Simplicidade de colocação em serviço, de operação e de manutenção; Segurança dos operadores.
A linha Nottabile, por ser um painel modular, é possível construí-lo atendendo a todas as variações de forma construtiva, sendo elas:
Características
- Estrutura autossuportável em chapa de aço carbono pré-pintada de 1,5mm, para fixação pela base através de chumbadores
- Forma construtiva: 2A à 4B (Conforme NBR-IEC-61439-1/2)
- Tampas laterais, superiores e posteriores removíveis em chapa pré-pintada de 1,5mm
- Portinholas com acesso frontal externo, proporcionando acionamento simples com total segurança
- Cor de acabamento padrão: Munsell N6,5 ou RAL 7032 (outras cores sob consulta)
- Barramentos em cobre eletrolítico (99,9%) dimensionados e identificados com fitas (sem pintura e sem prateamento) conforme NBR-IEC-61439-1/2
- Cabos são dimensionados de acordo com a norma NBR 5410, com terminais apropriados e anilhas de identificação
- Barramentos de cobre sustentados por isoladores em epóxy nos terminais de entrada e saída, facilitando a conexão dos cabos
- Isoladores em epóxy garantindo resistência aos esforços mecânicos oriundos de correntes de defeito em toda a extensão dos barramentos
- Layout desenvolvido conforme necessidade de instalação
- Grau de proteção - uso interno IP-4X
- Grau de proteção - uso externo IP-54
Ficha técnica
Características Elétricas (Aplicáveis para ambientes industriais/comerciais com atmosferas não explosivas ou corrosivas)
- Classe de isolação
- 1000V (50/60Hz)
- Nível Básico de Impulso
- 8kV
- Corrente suportável nominal de curta duração
- 25kA/ 50kA/ 85kA, 1s
- Corrente nominal dos barramentos principais
- até 6300A
- Corrente nominal dos barramentos de derivação verticais
- até 3200A
- Frames Certificados
- 160A, 250A, 630A, 1000A, 2500A, 3200A, 4000A, e 5000A
- Distância de isolação e escoamento
- 12,5mm
- Disjuntores de execução fixa, plug-in e extraíveis
- —
- Grau de Poluição
- 4mm
Tabela Dimensional (mm) X Corrente (A) — Altura / Largura / Prof
- Até 250A
- Altura 210 / Largura 500 / 600 / 700 / Prof. 600 / 800
- Até 630A
- Altura 315 / Largura 500 / 600 / 700 / Prof. 600 / 800
- Até 1000A
- Altura 420 / Largura 500 / 700 / Prof. 600 / 800
- Até 1600A
- Altura 420 / Largura 500 / 700 / Prof. 600 / 800
- Até 6300A
- Altura 630 / Largura 700 / Prof. 800 / 1000
- Compart. Medição
- Altura 315 / 420 / Largura 500 / 590 / 700 / Prof. 800 / 1000
- Nota
- outras sob consulta.
Ensaios de Tipo — NoTTabile Leggero (Versão Econômica)
- Relatório de ensaio IEE-USP: 76726
- Verificação da corrente suportável de curto circuito: 700A - 25kA/220V.
- Relatório de ensaio IEE-USP: 76582
- Verificação de elevação de temperatura: 700A.
- Relatório de ensaio IEE-USP: 76546
- Verificação do funcionamento mecânico.
- Relatório de ensaio IEE-USP: 76545
- Verificação do grau de proteção: IP-40.
- Relatório de ensaio IEE-USP: 76845
- Verificação das propriedades dielétricas: 4kV; Verificação das distâncias de isolação e escoamento: 5,5mm (isolação) e 5,5mm (escoamento).
Ensaios de Tipo — NoTTabile (Versão Standard)
- Relatório de ensaio cepel: DVLA-3411/08-C
- Verificação da corrente suportável de curto circuito: 3200A - 50kA/380V.
- Relatório de ensaio IEE-USP: 63741
- Verificação de elevação de temperatura: 1600A.
- Relatório de ensaio IEE-USP: 63766
- Verificação de elevação de temperatura: 2500A.
- Relatório de ensaio IEE-USP: 63830
- Verificação das propriedades dielétricas: 8kV; Verificação das distâncias de isolação e escoamento: 12,5mm (isolação) e 12,5mm (escoamento); Verificação do funcionamento mecânico.
Ensaios de Tipo — NoTTabile Ultimate (Versão Premium)
- Relatório de ensaio IEE-USP: 78765
- Verificação de elevação de temperatura: 4000A.
- Relatório de ensaio IEE-USP: 78444 / 78444 Suplemento 1
- Verificação do grau de proteção: IP40; Verificação da proteção contra impacto – IK10; Verificação de operação mecânica; Verificação da resistência a corrosão - Verificação térmica; Verificação a resistência dos materiais isolantes ao calor anormal.
- Relatório de ensaio IEE-USP: 78367
- Verificação das propriedades dielétricas: 6kV; Verificação das distâncias de isolação e escoamento: 7mm (isolação) e 9,5mm (escoamento).
Acessórios (É possível agregar os seguintes acessórios)
- Sistema Smart GIMI
- Dispositivo de proteção contra surtos (DPS’s)
- Multimedidores
- Sensores para monitoramento de temperatura
- Sensores de monitoramento contra arco interno
- Sinalização de circuito energizado
- Relé de proteção
- Relé/sensor fuga terra
- Controlador Lógico Programável (CLP)
- Ventilação Natural ou Forçada
- Iluminação interna
- Tomadas de Serviço
- Resistência de desumidificação
- Isolamento dos barramentos por termocontractil (Sob consulta)
Aplicações

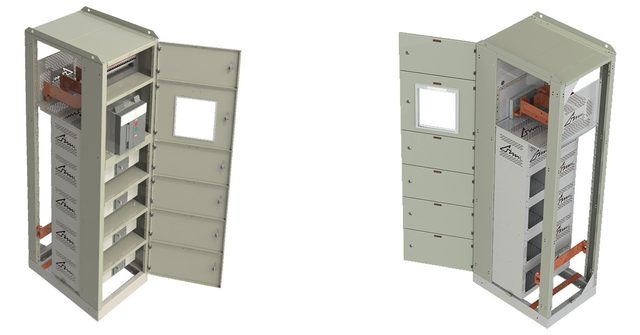

- Quadro geral de baixa tensão (QGBT). O Quadro Geral de Baixa Tensão (QGBT) desempenha uma função central na distribuição eficiente de energia elétrica em variados cenários. Quando aplicado à linha Nottabile, assume responsabilidades essenciais, incluindo a distribuição de energia, proteção, segmentação, medição, organização e identificação dos circuitos

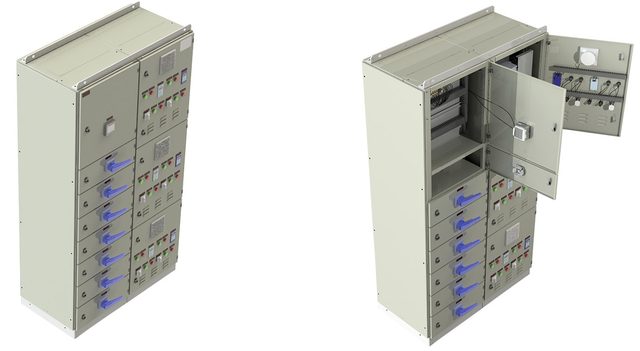

- Centro de controle de motores (CCM). A linha Nottabile é possível realizar a manobra, proteção e controle de motores e bombas, podendo utilizar partidas do tipo direta, estrela-triângulo, soft-starters e inversores de frequência
- Cabine de barramento. A linha Nottabile é referência em qualidade e performance para soluções em cabines de barramento atendendo aos critérios, normas e especificações das concessionárias
- Banco de Capacitores. É possível agregar o seu banco de capacitores de baixa tensão em nossa linha Nottabile, podendo ser acoplado ao quadro geral ou em sua montagem individual

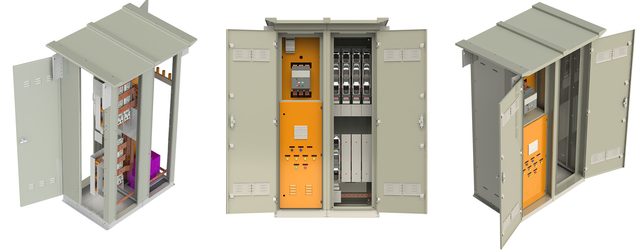

- Solução para instalação ao tempo
Normas de referência
- NBR-IEC-61439-1/2
- NBR 5410
Informações técnicas do fabricante GIMI. Confirme os valores para o seu projeto com a nossa equipe.
